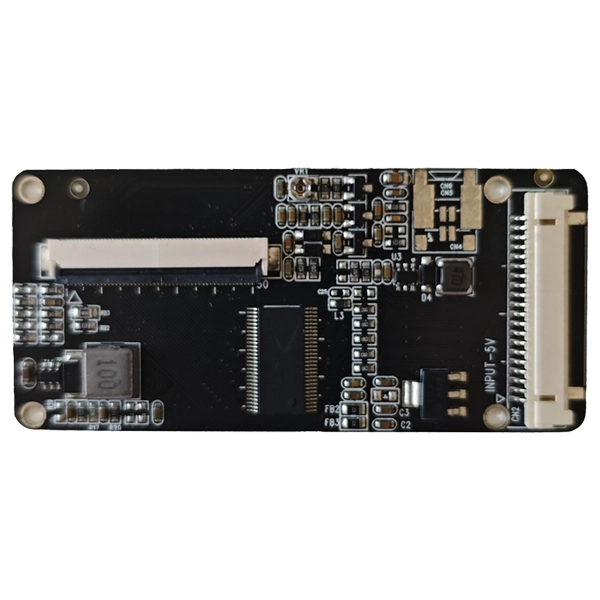

LVDS naar TTL signaalconversiebord

Terwijl industriële LCD-panelen zich blijven ontwikkelen, vereisen veel ingebedde systemen een betrouwbare signaalconversie tussen verschillende display-interfaces. SKY-TDM'sLVDS naar TTL signaalconversiebordbiedt een professionele oplossing voor ingenieurs die TTL/RGB TFT LCD-panelen moeten aansturen via LVDS-uitgangen met behoud van een uitstekende beeldkwaliteit en systeemstabiliteit, terwijl de totale kosten worden verlaagd.

Dit converterbord is speciaal ontworpen voor industriële omgevingen en integreert een hoog efficiënt energiebeheer, een geoptimaliseerde PCB-indeling en componenten van industriële kwaliteit om een ​​stabiele werking onder veeleisende omstandigheden te garanderen. Vergeleken met alternatieven van consumentenkwaliteit biedt het superieure EMC-prestaties (elektromagnetische compatibiliteit), lagere EMI-emissies (elektromagnetische interferentie), een langere operationele levensduur en hogere compatibiliteit met industriële LCD-modules.

Of het nu gaat om het integreren van een nieuw LCD-scherm in bestaande apparatuur of het upgraden van oudere systemen, dit bord verkort de ontwikkelingstijd effectief en stroomlijnt de systeemintegratie.

Ontworpen voor industriële betrouwbaarheid op lange termijn

In tegenstelling tot standaard ontwikkelborden is dit LVDS naar TTL signaalconversiebord geoptimaliseerd voor continu gebruik in industriële omgevingen.

Het omvat:

- Industrieel PCB-ontwerp

- Stabiele LVDS-ingangsarchitectuur

- TTL/RGB 50-pins LCD-uitgang

- Geluidsarm ontwerp van de voeding

- Zeer efficiënte LED-achtergrondverlichting driver

- Instelbare VCOM-spanning

- Uitstekende EMC-prestaties

- Laag stroomverbruik

- Hoge signaalintegriteit

- Onderdelen met lange levensduur

Het compacte mechanische ontwerp maakt hem ook geschikt voor ingebedde producten waarbij de installatieruimte beperkt is.

Belangrijkste kenmerken

Signaalstabiliteit op industrieel niveau

Zorgvuldig geoptimaliseerde differentiële routering minimaliseert signaalvervorming en zorgt voor een stabiele beeldoverdracht.

Uitstekende EMC-prestaties

De PCB-indeling en het voedingsontwerp verminderen elektromagnetische interferentie, waardoor certificering voor industriële apparatuur eenvoudiger wordt.

Hoge compatibiliteit

Ondersteunt een breed scala aan industriële TFT LCD-panelen die gebruikmaken van TTL/RGB 50-pins interfaces.

Efficiënt energiebeheer

Geïntegreerde, hoogefficiënte stroomcircuits verminderen de warmteontwikkeling en verbeteren de algehele betrouwbaarheid.

Instelbaar VCOM-circuit

Hiermee kunnen ingenieurs de weergaveprestaties voor verschillende LCD-panelen verfijnen.

Stabiele LED-achtergrondverlichting driver

Biedt consistente helderheid met uitstekende stabiliteit op lange termijn.

Eenvoudige systeemintegratie

Standaardconnectoren vereenvoudigen de installatie en verkorten de productontwikkelingscycli.

Typische specificaties

TTL FFC 50 PIN T-CON-interface

HRS DF14-20/DF19-20 LVDS-interface

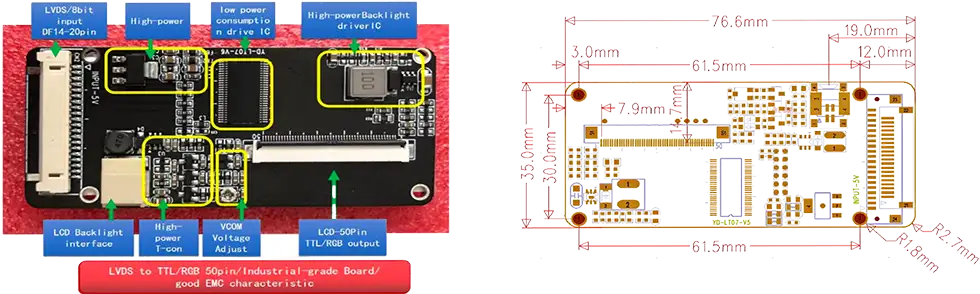

Afmetingen

Toepassingen

Dit bord is op maat gemaakt voor industriële toepassingen en is zeer geschikt voor veeleisende industriële omgevingen, zoals industriële HMI's, industriële apparatuur, loterijmachines en medische apparaten.

Momenteel ondersteunt dit product specifieke interfacesignalen. Als u andere interfacesignalen nodig heeft, geef dan de specificaties van de LCD-interface op, en wij zullen het bord dienovereenkomstig opnieuw ontwerpen om aan uw behoeften te voldoen.

Wanneer moet u dit bord gebruiken versus directe LVDS-paneelverbinding?

Wanneer heb je dit conversiebord nodig?

De meeste industriële LCD-panelen gebruiken tegenwoordig LVDS- of eDP-interfaces. Veel oudere apparatuurontwerpen en bepaalde gespecialiseerde displaymodules vereisen echter nog steeds TTL/RGB-signalen (parallel RGB). Dit is wanneer je dit bord nodig hebt:

Gebruik dit bord als:

- Uw systeem voert LVDS-signalen uit, maar uw LCD-paneel heeft TTL/RGB-invoer nodig

- U hebt een ouder beeldscherm met een 50-pins TTL-interface

- U bent een systeem aan het upgraden, maar behoudt een bestaand TTL-paneel

- U moet TTL-panelen testen of valideren met behulp van LVDS-signaalbronnen

Een directe LVDS-verbinding is voldoende als:

- Zowel uw bron als uw paneel gebruiken LVDS (geen conversie nodig)

- Uw paneel beschikt over eDP- of HDMI-ingangen

- Je ontwerpt een nieuw systeem met moderne interfacepanelen

Dit bord is speciaal ontworpen voor het conversiescenario, waardoor ingenieurs bestaande TTL-panelen kunnen hergebruiken met nieuwere, met LVDS uitgeruste industriële computers of embedded controllers.

Technische voordelen

Wij lossen de echte uitdagingen op waarmee OEM-klanten worden geconfronteerd tijdens LCD-integratie. Door de conversie tussen verschillende LVDS-uitvoerbronnen en specifieke 50-pins TTL LCD-panelen te ondersteunen, elimineren we de noodzaak van herontwerpen van het systeem. Het bord beschikt over een onafhankelijke voedingsarchitectuur die spanningsschommelingen minimaliseert om de algehele productstabiliteit te verbeteren, terwijl industriële PCB-routering de EMC-prestaties aanzienlijk verbetert en systeeminterferentie vermindert. Bovendien bieden wij uitgebreid maatwerk; Geef eenvoudigweg uw vereisten op voor interfacedefinities, connectortypen en montagegatposities, en wij leveren een compleet ontwerp dat perfect bij uw apparatuur past.

Waarom voor ONS kiezen

Kiezen voor ons betekent meer dan alleen het kopen van een LVDS naar TTL-signaalconversiebord: u werkt samen met een ervaren technische bondgenoot op het gebied van industriële display-integratie.

Wij bieden uitgebreide, alles-in-één oplossingen, waaronder OEM- en ODM-ontwikkeling op maat, evaluatie van LCD-compatibiliteit, kabelaanpassing, firmware-optimalisatie, prototyping in kleine batches, massaproductiemogelijkheden, strikte kwaliteitsinspectie en productbeschikbaarheid op de lange termijn. Onze alles-in-één-aanpak helpt de onnodige kwaliteitsrisico's te elimineren die vaak gepaard gaan met inkoop bij meerdere leveranciers.

Veelgestelde vragen

Vraag 1: Welke LCD-panelen zijn compatibel met dit LVDS naar TTL-signaalconversiebord?

A: Het bord biedt uitgebreide ondersteuning voor 50-pins TTL/RGB LCD-panelen met dezelfde pinout-definitie.

Vraag 2: Kan de connector worden aangepast?

EEN: Ja. Het connectortype, de pintoewijzing, de kabellengte en de interfacedefinitie kunnen allemaal volledig worden aangepast.

Vraag 3: Ondersteunt het bestuur verschillende resoluties?

EEN: Ja. Wij bieden overeenkomstige firmware- en hardwareconfiguraties die zijn afgestemd op verschillende LCD-resoluties en timingvereisten.

Vraag 4: Is dit product geschikt voor industriële omgevingen?

EEN: Absoluut. Ontworpen met componenten van industriële kwaliteit en geoptimaliseerd voor EMC-prestaties (elektromagnetische compatibiliteit), is dit bord gebouwd voor continue en stabiele werking.

Vraag 5: Kunt u bijpassende LVDS-kabels leveren?

EEN: Ja. Wij bieden complete kabelassemblages, inclusief LVDS-kabels, achtergrondverlichtingskabels, stroomkabels en op maat gemaakte kabelbomen.

Vraag 6: Biedt u technische ondersteuning?

EEN: Ja. Ons technische team staat klaar om u te helpen met de evaluatie van de LCD-compatibiliteit, het debuggen van interfaces en de systeemintegratie.

Q7: Wat is de typische doorlooptijd?

A: Standaardmodellen hebben doorgaans een levertijd van 2 tot 3 weken. Bij maatwerkprojecten is de levertijd afhankelijk van de complexiteit van het ontwerp.

Vraag 8: Is er voorbeeldevaluatie beschikbaar?

EEN: Ja. We moedigen monsterbestellingen ten zeerste aan voor technische verificatie voorafgaand aan massaproductie.

Vraag 9: Bieden jullie leveringsgaranties op lange termijn?

EEN: Ja. Voor industriële projecten ondersteunen we lange productlevenscycli en zorgen we waar mogelijk voor een lange termijn leveringsplanning.

Vraag 10: Kan dit bord zowel enkelkanaals als tweekanaals LVDS-invoer ondersteunen?

A: De standaardversie ondersteunt LVDS-ingang met één kanaal (8-bit). Voor tweekanaals LVDS-ingangsvereisten kunnen we het bordontwerp aanpassen op basis van uw specifieke LCD-paneeltiming en connectorspecificaties. Geef uw paneelmodelnummer of interfacedefinitie op voor evaluatie.
