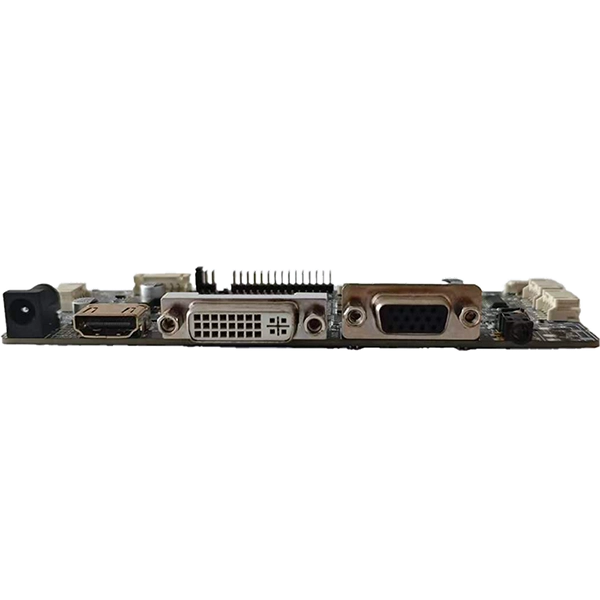

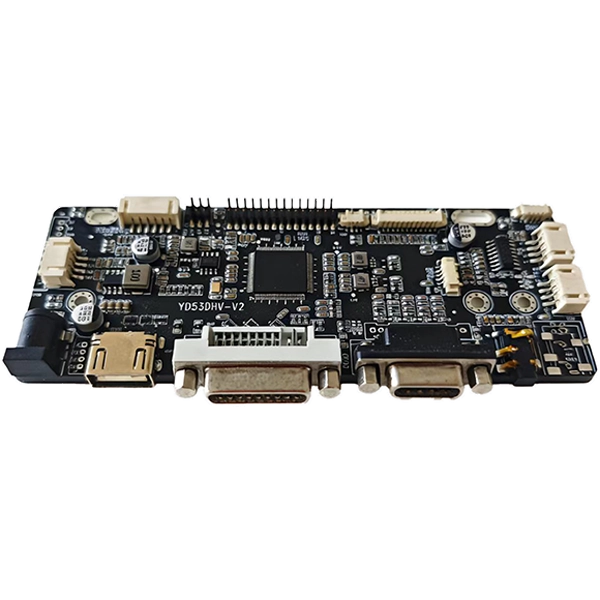

HDMI en VGA en DVI naar LVDS industriële LCD-controllerkaart

Veel industriële displayprojecten vereisen het converteren van standaard pc-video-uitgangen --- HDMI, VGA of DVI --- naar LVDS-signalen die industriële TFT LCD-panelen aansturen. Hoewel multi-interfacekaarten DP, Type-C en eDP ondersteunen, gebruikt de meeste fabrieksapparatuur (PLC's, industriële pc's en oudere controllers) nog steeds HDMI, VGA of DVI als primaire uitgangen.

SKY-TDMHDMI en VGA en DVI naar LVDS industriële LCD-controllerkaartbeantwoordt aan deze specifieke behoefte. Het accepteert de drie meest voorkomende videobronnen op industriële computers en stuurt LVDS-panelen aan zonder dat DP-naar-HDMI-adapters of Type-C-conversiekabels nodig zijn, waardoor kosten worden bespaard en potentiële storingspunten in de signaalketen worden verminderd.

We hebben dit bord aan fabrikanten van apparatuur geleverd voor upgrades van HMI-panelen, vervanging van CNC-machinedisplays en integratie van medische wagendisplays waarbij standaard video-uitgangen moeten worden aangesloten op industriële LVDS-panelen. Voor klanten die al HDMI-, VGA- of DVI-bronnen en LVDS-panelen gebruiken, biedt dit bord een eenvoudige oplossing zonder te betalen voor ongebruikte DP-, Type-C- of eDP-functies.

Belangrijkste kenmerken

1. Drie standaardingangen voor industriële pc's

- HDMI ondersteunt moderne industriële pc's en embedded systemen

- VGA maakt verbinding met oudere controllers en oudere hardware

- DVI biedt een digitaal signaalpad voor industriële werkstations

- Geen DP- of Type-C-ondersteuning betekent lagere kosten voor standaardtoepassingen

2. LVDS-paneelrijden geoptimaliseerd

- Ondersteunt enkel-/tweekanaals LVDS-uitgangen tot1920×1080 @ 60Hz

- Compatibel met 6-bit, 8-bit en 10-bit LVDS-panelen

- Paneelspanning selecteerbaar (3,3V/5V/12V) voor verschillende LCD-modellen

- Instelbare timingparameters voor paneelspecifieke vereisten

3. Signaalintegriteit van industriële kwaliteit

- Laag EMI-ontwerp vermindert interferentie met apparatuur in de buurt

- Brede DC-ingang (8-25V) voor industriële voedingssystemen van 12V of 24V

- Geïntegreerde achtergrondverlichtingsdriver met PWM-helderheidsregeling

- Stabiele beelduitvoer onder stroomschommelingen in de fabriek

4. Vereenvoudigde integratie voor OEM's

- Standaard JST 2x15 LVDS-uitgangsconnector komt overeen met gewone paneelkabels

- Compact PCB-formaat, geschikt voor de meeste industriële displaybehuizingen

- Single-board oplossing elimineert externe converterboxen

- Levenscycluslevering op lange termijn voor meerjarige productie van apparatuur

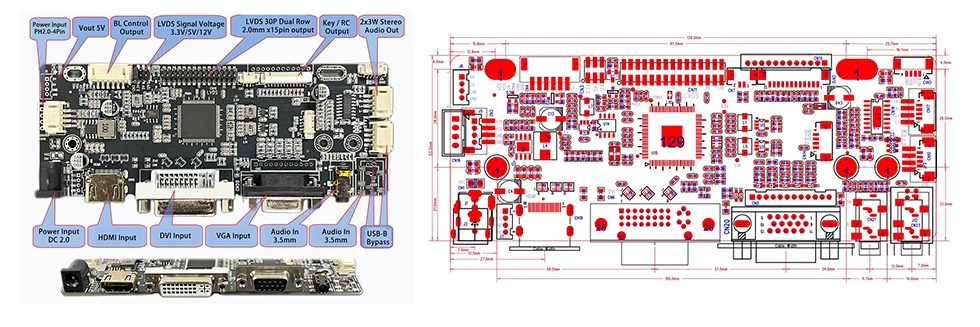

Interfaces en afmetingen

JST 2x15-pins LVDS-uitgangsinterface

6-pins 2,0 mm achtergrondverlichtingsinterface

Typische toepassingen

Onze HDMI en VGA en DVI naar LVDS industriële LCD-controllerkaart zijn voornamelijk ontworpen voor industriële toepassingen en bieden uitzonderlijke stabiliteit. Ze worden veel gebruikt in verschillende industrieën, waaronder HMI-panelen voor industriële automatisering, bedieningsterminals voor CNC-machines, apparatuur voor medische diagnose en patiëntbewaking, industriële paneel-pc's en embedded controllers, open-frame aanraakmonitoren, zelfbedieningskiosken en interactieve terminals, kassasystemen voor de detailhandel, displays voor transport aan boord en slimme fabrieksproductieapparatuur.

Wanneer moet u dit bord kiezen versus een bord met meerdere interfaces?

Welke controllerkaart past bij uw project?

SKY-TDM biedt twee industriële LCD-controllerkaarten. Zo kiest u:

Kies Dit bord (HDMI/VGA/DVI naar LVDS) als:

- Uw videobronnen zijn alleen HDMI, VGA of DVI (geen DP/Type-C vereist)

- Uw LCD-paneel maakt gebruik van een LVDS-interface (geen eDP-panelen)

- U heeft een kostengeoptimaliseerde oplossing nodig voor standaard industriële toepassingen

- U wilt niet betalen voor DP Alt Mode-, Type-C- of eDP-functies

- U upgradet bestaande apparatuur die al over HDMI/VGA/DVI-uitgangen beschikt

Kies de multi-interfacekaart (HDMI/DP/VGA/Type-C naar LVDS/eDP) als:

- Uw systeem bevat DisplayPort- of USB Type-C-videobronnen

- U heeft eDP-paneelondersteuning nodig

- Je ontwikkelt een nieuw platform met meerdere video-invoervereisten

- Uw toepassing vereist ondersteuning voor 4K-resolutie

- U hebt maximale interfaceflexibiliteit nodig om toekomstbestendig te zijn

Voor de meeste industriële automatiserings-, medische en kiosktoepassingen met standaard pc-uitgangen en LVDS-panelen biedt dit bord de optimale balans tussen functionaliteit en kosten.

Waarom kiezen voor SKY-TDM

✔ Betrouwbaarheid van industriële kwaliteit

Gebouwd met hoogwaardige elektronische componenten om een ​​stabiele, langdurige werking in zware industriële omgevingen te garanderen.

✔ One-Stop Display-ecosysteem

Wij leveren LCD-panelen, aanraakschermen, controllerkaarten, optische verbindingen en op maat gemaakte beeldschermkabels, waardoor u uw volledige beeldschermassemblage bij één bron kunt aanschaffen.

✔ Uitgebreide OEM- en ODM-aanpassing

Ons team ondersteunt volledig uw maatwerkbehoeften. We kunnen het fysieke uiterlijk, de interfaces, de signaalkabels en de stroominvoer/-uitvoer van het product afstemmen op uw specifieke vereisten.

✔ Stabiele levering op lange termijn

Strikt Bill of Materials (BOM)-beheer voorkomt plotselinge veroudering van componenten, wat cruciaal is voor industriële apparaten die meerjarige productieondersteuning vereisen.

✔ Toegewijde technische ondersteuning

Ons team volgt u op vanaf de validatiefase van het prototype tot en met de massaproductie, volgt voortdurend testproblemen en biedt technische oplossingen.

Kwaliteitsborging

Al onze HDMI- en VGA- en DVI-naar-LVDS industriële LCD-controllerkaarten ondergaan gestandaardiseerde inspectieprocessen en een uitgebreide reeks rigoureuze testprocedures. We voeren 100% volledige functionele verificatie, signaalintegriteit en uitgangsstabiliteitstests, continue inbrandtests (beschikbaar op aanvraag), cyclische tests voor de stabiliteit van de voeding en volledige verificatie van de interfacecommunicatie uit. Deze stappen garanderen de bruikbaarheid en integriteit van elk product vóór verzending. Onze strikte kwaliteitsscreening minimaliseert het risico op veldfouten voor OEM's van industriële apparatuur in eindgebruikerstoepassingen.

Veelgestelde vragen

Vraag 1: Wat is het belangrijkste verschil tussen dit bord en het multi-interfacebord van SKY-TDM?

A: Dit bord richt zich op HDMI-, VGA- en DVI-ingangen met LVDS-uitgang --- de drie meest voorkomende interfaces die te vinden zijn op industriële pc's en oudere controllers. Het biedt een kostengeoptimaliseerde oplossing voor standaardtoepassingen waarbij DP, Type-C en eDP niet vereist zijn.

Vraag 2: Kan dit bord resoluties hoger dan 1920×1080 ondersteunen?

A: Dit bord is geoptimaliseerd voor industriële LVDS-panelen tot1920×1080 @ 60Hz. Voor toepassingen met een resolutie van 4K of hogere resolutie met eDP-panelen raden wij ons multi-interfacebord aan dat eDP-uitgangen ondersteunt.

Vraag 3: Kan ik dit bord gebruiken met zowel 12V- als 24V-voedingen?

EEN: Ja. Het bord ondersteunt een breed DC-ingangsbereik van8V tot 25V, waardoor het compatibel is met zowel 12V als 24V industriële energiesystemen die vaak voorkomen in fabrieksautomatisering en medische apparatuur.

Vraag 4: Hoe weet ik of mijn LCD-paneel compatibel is?

A: Geef het modelnummer van uw LCD-paneel op. Ons technische team zal de LVDS-pinmapping, paneelspanning, timingparameters en resolutiecompatibiliteit verifiëren. Ook kunnen wij bijpassende LVDS-kabels leveren.

Vraag 5: Is dit bord compatibel met resistieve en capacitieve aanraakschermen?

EEN: Ja. We ondersteunen touch-interface-integratie voor zowel PCAP als resistieve touchscreens via USB, I²C of UART. Het bord kan worden gekoppeld aan uw touchcontroller als onderdeel van een complete displayoplossing.

Vraag 6: Wat is de typische levenscyclus van HDMI en VGA en DVI naar LVDS industriële LCD-controllerkaart?

A: Dit bord is ontworpen met langdurige inkoop van componenten voor industriële apparatuur waarvoor 8-15 jaar productieondersteuning nodig is. We hanteren een strikte stuklijstcontrole om plotselinge veroudering van componenten te voorkomen.

Vraag 7: Levert u firmware voor paneelaanpassing?

EEN: Ja. We passen de firmware aan voor uw specifieke timing, resolutie en bedrijfsparameters van het LCD-paneel. Dit zorgt voor plug-and-play-integratie met uw displaypaneel.

Neem contact met ons op

Bent u op zoek naar betrouwbare industriële LCD-controllerkaarten voor uw embedded display-project?

Of u nu standaard HDMI/VGA/DVI naar LVDS-driverboards of volledig op maat gemaakte beeldschermassemblages nodig heeft, het technische team van SKY-TDM ondersteunt uw project vanaf het eerste concept tot en met massaproductie.

Geef bij uw aanvraag de volgende gegevens op:

• Exact modelnummer van het LCD-paneel

• Schermgrootte en eigen resolutie

• Vereiste video-invoerinterfaces

• Bedrijfsspanningsspecificaties

• Type touchscreen (indien van toepassing)

• Doeltoepassing en besturingsomgeving

• Geschatte jaarlijkse bestelhoeveelheid

• Gedetailleerde aanpassingsvereisten

Onze engineers beoordelen uw specificaties en leveren binnen 24 uur passende hardware-aanbevelingen, technische tekeningen en concurrerende offertes.
