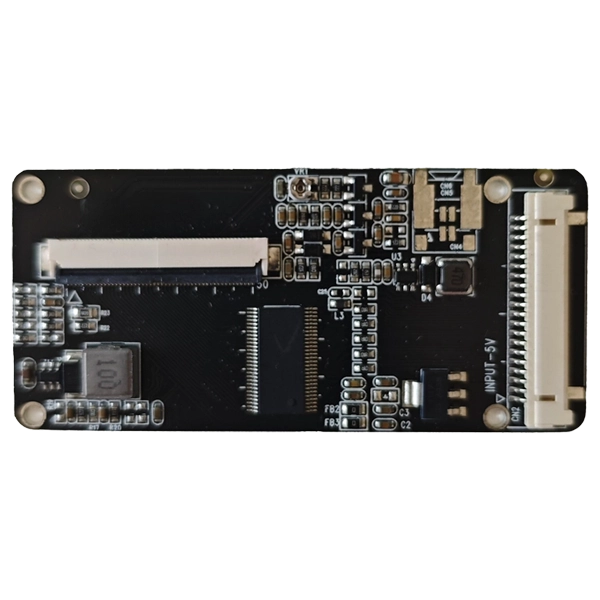

Artikelsamenvatting:Naarmate industriële displaysystemen evolueren, worden ingenieurs vaak geconfronteerd met een praktische uitdaging: het verbinden van moderne LVDS-signaalbronnen met TFT LCD-panelen die nog steeds afhankelijk zijn van TTL/RGB-interfaces. DeLVDS naar TTL signaalconversiebordvanSKY-TDMbiedt een praktische brug tussen deze twee weergavetechnologieën, waardoor fabrikanten van apparatuur bestaande LCD-panelen kunnen hergebruiken en tegelijkertijd de herontwerpkosten, de ontwikkelingstijd en de complexiteit van de integratie kunnen verminderen. Met een PCB-ontwerp van industriële kwaliteit, stabiele signaaloverdracht, geïntegreerde LED-achtergrondverlichting, instelbare VCOM en aanpassingsondersteuning is dit type conversiebord geschikt voor industriële HMI's, medische apparatuur, ingebedde systemen, transportapparatuur en andere displaytoepassingen.
EenLVDS naar TTL signaalconversiebordis een display-interfacecircuit dat is ontworpen om LVDS-differentiële displaysignalen om te zetten in parallelle TTL/RGB-signalen die vereist zijn voor compatibele TFT LCD-panelen. Deze functie wordt vooral belangrijk wanneer een industriële computer, ingebouwde controller of beeldschermbron een LVDS-uitvoer levert terwijl het geselecteerde LCD-paneel een TTL/RGB-interface gebruikt.
In plaats van een anderszins geschikt LCD-paneel te vervangen of een volledig besturingssysteem opnieuw te ontwerpen, kunnen ingenieurs een conversiebord tussen de signaalbron en het display introduceren. Deze aanpak kan vooral waardevol zijn voor upgrades van oudere apparatuur, op maat gemaakte industriële displays en projecten waarbij de bestaande LCD-inventaris in gebruik moet blijven.
De oplossing van SKY-TDM is ontworpen rond industriële display-integratie. De standaardconfiguratie ondersteunt een8-bits LVDS-ingangen een50-pins TTL/RGB LCD-uitgang, met een 5V-ingangsvoeding, geïntegreerde LED-driver, VCOM-aanpassing en een bedrijfstemperatuurbereik van-20°C tot +70°C.
Display-interfaces zijn niet altijd uitwisselbaar. LVDS en TTL/RGB gebruiken verschillende methoden voor het verzenden van beeldgegevens, wat betekent dat een directe verbinding doorgaans niet mogelijk is wanneer de bron en het LCD-paneel verschillende interface-architecturen gebruiken.
Dit zorgt voor verschillende uitdagingen voor fabrikanten van OEM-apparatuur:
Een goed ontworpen conversiebord pakt de mismatch van de interface aan, terwijl de rest van de displayarchitectuur relatief onveranderd blijft. Voor fabrikanten die oudere apparatuur upgraden, kan dit een efficiënter traject opleveren dan het opnieuw ontwerpen van het volledige displaysysteem.
Signaalintegriteit is een van de belangrijkste factoren bij schermconversie. Geoptimaliseerde differentiële routering helpt de signaalvervorming te verminderen en ondersteunt een stabiele beeldoverdracht tussen de LVDS-bron en het conversiecircuit.
Industriële apparatuur werkt vaak samen met motoren, schakelende voedingen, communicatieapparatuur en andere bronnen van elektromagnetische interferentie. Een zorgvuldig ontworpen PCB-indeling en voedingsarchitectuur kunnen ongewenste interferentie helpen verminderen en de algehele systeemstabiliteit verbeteren.
Het bord biedt een TTL/RGB 50-pins LCD-interface voor compatibele TFT-panelen. De interface omvat RGB-gegevens, synchronisatiesignalen, klok, stroomgerelateerde signalen, VCOM, reset en andere aansluitingen voor weergavebesturing.
Een geïntegreerde driver voor LED-achtergrondverlichting helpt de algehele displayarchitectuur te vereenvoudigen. In plaats van meerdere onafhankelijke circuits aan te schaffen, kunnen fabrikanten van apparatuur de conversie- en achtergrondverlichtingsfuncties integreren in een compactere displayoplossing.
VCOM-aanpassing biedt extra flexibiliteit bij het matchen van het bord met verschillende LCD-panelen. Ingenieurs kunnen de displayconfiguratie verfijnen om geschikte beeldprestaties voor het geselecteerde paneel te bereiken.
Display-integratieprojecten vereisen vaak aangepaste connectoren, pindefinities, kabellengtes, montagelocaties, firmwareconfiguraties of LCD-timingparameters. Een fabrikant van conversieborden die deze elementen kan aanpassen, kan de integratiewerkzaamheden voor OEM-klanten aanzienlijk verminderen.
De volgende tabel vat de typische configuratie van de SKY-TDM samenLVDS naar TTL signaalconversiebord. De werkelijke specificaties kunnen variëren afhankelijk van het geselecteerde LCD-paneel en de aangepaste projectvereisten.
| Item | Typische specificatie |
|---|---|
| Invoerinterface | LVDS, 8-bits |
| LCD-uitvoerinterface | TTL/RGB, 50-polig |
| Ingangsspanning | 5V |
| Achtergrondverlichting stuurprogramma | Geïntegreerde LED-driver |
| VCOM-aanpassing | Ondersteund |
| Bedrijfstemperatuur | -20°C tot +70°C |
| Aangepast ontwerp | Ondersteund |
| Typische LVDS-connector | HRS DF14-20 / DF19-20-interface |
| LCD-connector | TTL-FFC 50-polig |
Voor technische projecten moet de interfacespecificatie altijd worden gecontroleerd aan de hand van de exacte datasheet van het LCD-paneel. Het aantal pins alleen garandeert geen compatibiliteit, omdat signaaldefinities, spanningsvereisten, timing, oriëntatie en connectortoewijzingen per paneel kunnen verschillen.
De flexibiliteit van de LVDS-naar-TTL-conversie maakt deze technologie bruikbaar voor een verscheidenheid aan industriële en embedded display-projecten.
Een fabrikant van apparatuur kan bijvoorbeeld een beproefd 50-pins TTL LCD-paneel hebben dat al in een bestaande machine is geïntegreerd. Als de vervangende controller LVDS uitvoert in plaats van TTL/RGB, kan een conversiebord een interfacebrug bieden zonder dat de fabrikant het volledige beeldscherm hoeft te vervangen.
Het selecteren van een conversiebord moet beginnen met het LCD-paneel en niet alleen met het gewenste connectortype. Ingenieurs moeten de volledige paneelinterface-informatie verzamelen voordat ze een bestelling plaatsen.
Controleer of de bron enkelkanaals of tweekanaals LVDS biedt, de bitdiepte, signaaltiming, spanningsvereisten en connectorconfiguratie. De standaardoplossing van SKY-TDM ondersteunt single-channel 8-bit LVDS-invoer, terwijl aangepaste ontwerpen kunnen worden geëvalueerd voor verschillende vereisten.
Een 50-pins TTL-connector betekent niet noodzakelijkerwijs dat elk LCD-scherm dezelfde pinout gebruikt. RGB-gegevens, HSYNC, VSYNC, DE, DCLK, VCOM, stroom, achtergrondverlichting en besturingssignalen moeten zorgvuldig worden vergeleken met de definitie van het conversiebord.
LCD-resolutie, pixelklok, horizontale timing, verticale timing en synchronisatievereisten moeten overeenkomen met de bordconfiguratie. Firmware- of hardwareaanpassingen kunnen nodig zijn voor verschillende LCD-modellen.
Tijdens de selectiefase moet rekening worden gehouden met de connectorpositie, kabellengte, printplaatafmetingen, montagegaten en beschikbare installatieruimte. Een compacte, op maat gemaakte PCB kan de integratie in apparatuur met beperkte interne ruimte vereenvoudigen.
Voor industriële projecten is de initiële steekproef slechts een onderdeel van de aanbestedingsbeslissing. Kopers moeten ook de technische ondersteuning, de aanpassingsmogelijkheden, de kwaliteitscontrole, het testen van monsters, de productiecapaciteit en de productbeschikbaarheid op de lange termijn evalueren.
Voor industriële kopers gaat de waarde van een conversiebord verder dan de basissignaalconversie. SKY-TDM positioneert zijn oplossing als onderdeel van een bredere industriële display-integratiedienst, die OEM- en ODM-projecten ondersteunt, van compatibiliteitsevaluatie tot en met productie.
De belangrijkste voordelen zijn onder meer:
Deze alles-in-één-aanpak kan met name nuttig zijn voor OEM-fabrikanten die een conversiebord nodig hebben dat is afgestemd op een specifiek LCD-scherm in plaats van een generiek ontwikkelbord. Door het LCD-model, de interfacedefinitie, de resolutie, de connector en de mechanische vereisten aan het begin van het project te bevestigen, kunnen ingenieurs de compatibiliteitsrisico's vóór massaproductie verminderen.
De standaardoplossing is ontworpen voor compatibele TFT LCD-panelen die een 50-pins TTL/RGB-interface gebruiken. De exacte compatibiliteit is afhankelijk van de pindefinitie, timing, resolutie, spanning en andere elektrische vereisten van het LCD-scherm.
Ja. Voor OEM- en ODM-projecten kunnen connectortypen, pintoewijzingen, kabellengtes en interfacedefinities worden aangepast aan de doel-LCD en de apparatuurstructuur.
Ja. Verschillende LCD-resoluties en timingvereisten kunnen worden geëvalueerd voor overeenkomstige hardware- of firmwareconfiguraties. Ingenieurs moeten het exacte LCD-model of gegevensblad verstrekken voor compatibiliteitsbeoordeling.
Ja. Het bord is ontworpen voor industriële display-integratie en ondersteunt een bedrijfstemperatuurbereik van -20°C tot +70°C. De PCB-indeling, het stroomontwerp en de signaalarchitectuur zijn geoptimaliseerd voor een stabiele werking in veeleisende toepassingen.
Ja. Er kunnen bijpassende kabelassemblages worden geleverd, inclusief LVDS-kabels, achtergrondverlichtingskabels, stroomkabels en waar nodig aangepaste kabelbomen.
De standaardversie ondersteunt enkelkanaals 8-bit LVDS-invoer. Tweekanaals LVDS-vereisten kunnen worden geëvalueerd voor aangepaste bordontwikkeling volgens de timing en interfacespecificaties van het doel-LCD.
Ja. Monsterevaluatie wordt sterk aanbevolen voor industriële projecten. Door het conversiebord te testen met het eigenlijke LCD-paneel en de systeemcontroller, kan de signaalcompatibiliteit, beeldkwaliteit, timing, werking van de achtergrondverlichting en mechanische integratie vóór de volumeproductie worden geverifieerd.
EenLVDS naar TTL signaalconversiebordkan een effectieve oplossing zijn wanneer moderne LVDS-gebaseerde systemen moeten werken met bestaande TTL/RGB TFT LCD-panelen. Door stabiele signaalconversie, industrieel georiënteerd PCB-ontwerp, geïntegreerde achtergrondverlichting, VCOM-aanpassing en aanpassingsmogelijkheden te combineren, kan het OEM's helpen de display-integratie te vereenvoudigen en tegelijkertijd de bruikbaarheid van bestaande LCD-hardware uit te breiden. Voor projecten die aangepaste interfaces, evaluatie van LCD-compatibiliteit, kabelmatching of productieondersteuning vereisen, kan het kiezen van een ervaren industriële displaypartner de overgang van prototype naar massaproductie veel efficiënter maken. Als u op zoek bent naar een betrouwbare Chinese fabrikant en leverancier voor maatwerkLVDS naar TTL signaalconversiebord, neem contact met ons opmet uw LCD-model, interfacedefinitie, resolutie en systeemvereisten om een geschikte oplossing te bespreken met het SKY-TDM engineeringteam.
