Bij het kiezen van capacitieve aanraakpanelen voor industriële apparatuur ligt de nadruk meestal op schermgrootte, aanraakpunten, afdekglas en optische laminering. Toch mag één belangrijke technische specificatie niet worden genegeerd: de aanraaksignaalinterface.
Wat is het echte verschil tussen USB en I²C voor industriële capacitieve aanraakpanelen? En nog belangrijker: hoe kiest u de juiste interface voor uw project?
Voor OEM- en ODM-klanten hangt de keuze grotendeels af van het hostsysteem, de controllerarchitectuur, de softwareomgeving en het mechanische ontwerp.
SKY-TDM biedt op maat gemaakte capacitieve aanraakpanelen voor industriële HMI's, medische apparaten, embedded systemen, slimme terminals en automatiseringstoepassingen, met ondersteuning voor USB, I²C en andere interface-opties.
Het verzendt aanraakgegevens naar het hostsysteem met behulp van het USB-communicatieprotocol. Omdat USB een van de meest voorkomende randapparatuurinterfaces is, is het een ideale keuze voor aansluiting op industriële pc's, Windows/Linux/Android-platforms, zelfbedieningskiosken, commerciële beeldschermen en embedded computers.
Het grootste voordeel van USB is het gemak. Ontwikkelteams kunnen het aanraakpaneel eenvoudig aansluiten op het hostsysteem zonder speciale communicatiecircuits op de hoofd-PCB te ontwerpen, waardoor de productontwikkelingstijd aanzienlijk wordt verkort.
I²C is een veelgebruikte seriële communicatie-interface in embedded systemen.
I²C-aanraakpanelen communiceren rechtstreeks met microcontrollers of processors via de I²C-bus, waardoor ze ideaal zijn voor aangepaste hardwareontwerpen.
Als een industrieel project bijvoorbeeld al een hoofdbesturingskaart heeft, verdient het doorgaans de voorkeur om de touchcontroller via I²C met de processor te verbinden. In dit geval fungeert I²C als een onlosmakelijk onderdeel van de hardwarearchitectuur, en niet alleen als een extern randapparaat.
| Functie | USB-aanraakpaneel | IIC-aanraakpaneel |
| Integratie methode | Externe randapparatuur | Ingebouwde communicatie |
| Industriële pc | Uitstekend | Minder handig |
| Ingebouwde MCU | Mogelijk | Uitstekend |
| Compatibiliteit van besturingssystemen | Over het algemeen handig | Vereist systeemintegratie |
| Ontwikkeling | Sneller voor veel pc-gebaseerde projecten | Vereist hardware/firmware-ontwikkeling |
| PCB-integratie | Minder direct | Sterk geïntegreerd |
| Kabel toepassing | Flexibeler | Beter geschikt voor korte verbindingen |
| Hardware-aanpassing | Goed | Uitstekend |
| Typisch gebruik | HMI, kiosk, PC-gebaseerde terminal | Ingebouwde HMI, aangepaste apparatuur |

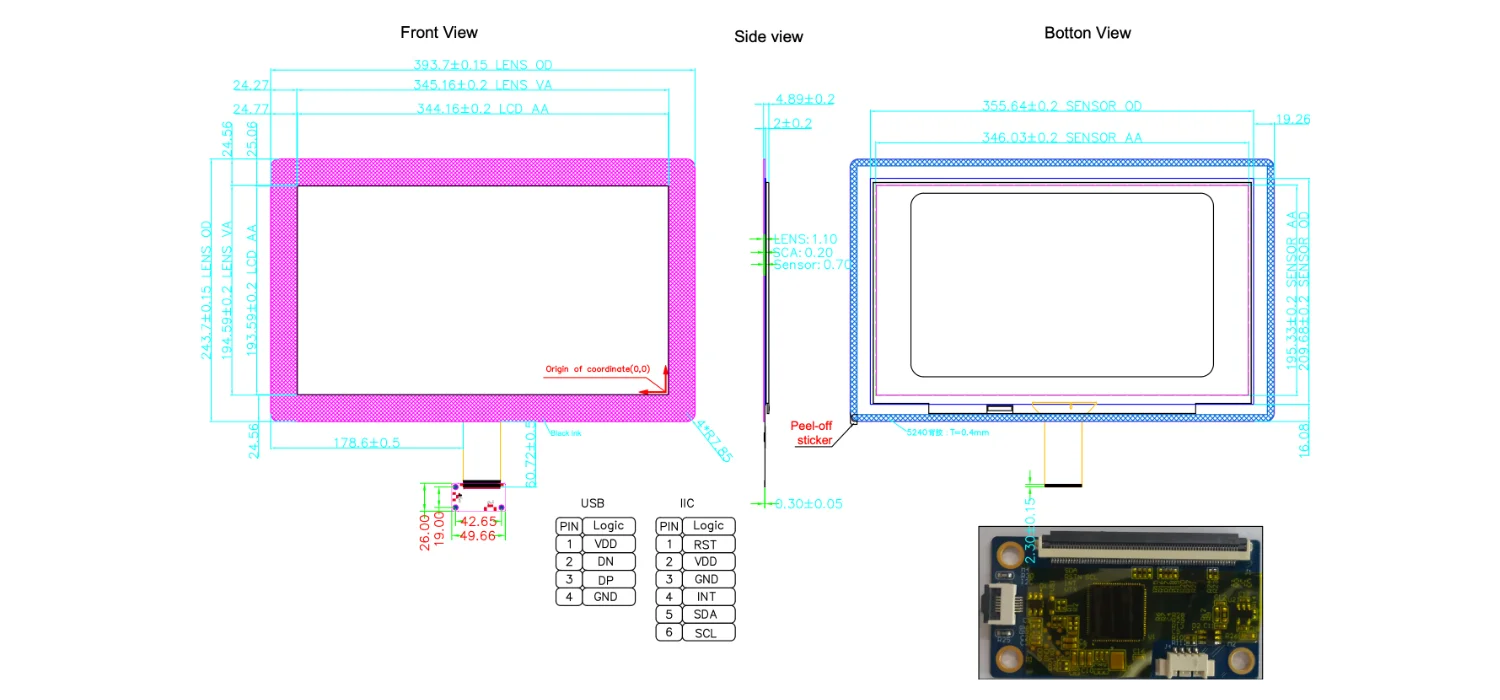

Dit is de reden waarom hetzelfde formaat aanraakpaneel beschikbaar kan zijn in zowel USB- als IIC-versies.
De aanraaktechnologie is misschien vergelijkbaar, maar de systeemintegratiemethode is anders.
●Eenvoudiger integratie: Voor industriële HMI-systemen zijn USB-aanraakpanelen eenvoudiger te integreren omdat het hostplatform USB al ondersteunt.
●Uitstekende platformcompatibiliteit: De reguliere besturingssystemen op de markt ondersteunen standaard USB, waardoor dit de standaardinterface is voor Windows, Android en Linux.
●Ideaal voor standalone HMI-systemen: Bij gebruik van standalone computers of embedded pc's biedt USB een handige communicatieverbinding.
●Versnelde ontwikkeling: Tijdens de vroege stadia van een project maakt USB een snelle evaluatie van de bruikbaarheid van het aanraakpaneel mogelijk zonder de noodzaak om vooraf speciale communicatie-interfaces te ontwikkelen.
●Ontworpen voor ingebedde integratie: Wanneer een aanraakpaneel rechtstreeks in een ingebed systeem wordt geïntegreerd, is de I²C-interface de meest geschikte keuze.
●Eenvoudige busarchitectuur: I²C maakt gebruik van een tweedraadscommunicatiestructuur, wat zeer aantrekkelijk is voor ingebedde PCB's met beperkte interfacebronnen.
●Grotere hardwarecontrole: Voor klanten die onafhankelijk hun eigen besturingskaarten en firmware ontwikkelen, biedt de I²C-interface meer controle over de aanraakcommunicatiearchitectuur.
●Ideaal voor aangepaste apparaten: I²C is vooral handig voor OEM-apparaten waarbij het aanraakpaneel en de hoofdbesturingskaart synchroon zijn ontworpen.
Verschillende interfaces bieden verschillende voordelen, en geen enkele touch-interface past in alle industriële HMI-scenario's. U kunt de volgende richtlijnen raadplegen:
●Industriële pc's + aanraakpanelen: USB is over het algemeen de handigste keuze.
●MCU's + ingebouwde aanraakpanelen: I²C is doorgaans de optimale keuze.
●Aangepaste besturingskaarten: I²C biedt een diepere hardware-integratie.
●Rapid Prototyping: USB kan de eerste tests en evaluatie vereenvoudigen.
●Massaproductie: zowel USB als I²C zijn haalbaar; de uiteindelijke beslissing moet gebaseerd zijn op de daadwerkelijke hardware- en software-architectuur.
Onze aanraakpanelen bieden momenteel een verscheidenheid aan USB/I²C capacitieve aanraakpaneelproducten, die verschillende schermformaten bestrijken voor industriële HMI en ingebedde toepassingen.
Dit is een heel belangrijke vraag.
Hoewel de communicatie-interface verantwoordelijk is voor het verzenden van aanraakgegevens, wordt de algehele aanraakervaring bepaald door een combinatie van meerdere factoren. Deze omvatten voornamelijk: ontwerp van de aanraaksensor, aanraak-IC, firmware, sensorrouting, dikte van het afdekglas, ondersteuning bij handschoenaanraking, EMI/ESD-omgeving, optisch lamineerproces en het hostsysteem. Daarom is de keuze tussen USB en I²C slechts één stap in de ontwikkeling van een industrieel aanraakpaneel en heeft dit geen invloed op de aanraakprestaties.
Aan het begin van het projectontwerp kunt u de juiste interface bepalen op basis van de volgende vijf kernpunten:
●Controleer het hostplatform: wordt het aanraakpaneel aangesloten op een industriële pc, een Android-moederbord, een Linux-systeem of een MCU?
●Controleer de hoofdcontroller: biedt het moederbord al USB- of I²C-interfaces?
●Controleer de mechanische structuur: Waar wordt de touchpanelcontroller geplaatst? Hoe lang moet de FPC- of lintkabel zijn? Waar wordt de connector geïnstalleerd?
●Controleer de softwareomgeving: Beschikt het ontwikkelingsteam al over de benodigde driver- of firmware-ondersteuning?
●Controleer het productieplan: als het product op het punt staat in massaproductie te gaan, moet de interfaceselectie worden bevestigd vóór het definitieve PCB-ontwerp.
Een professioneel industrieel touchpanel moet niet uitsluitend op schermgrootte worden geselecteerd. Een complete oplossing vereist een uitgebreide overweging van de volgende elementen:
Aanraaktechnologie → Sensor → Controller IC → Interface → Afdekglas → FPC → Firmware → Mechanische integratie → Applicatieomgeving
Deze holistische benadering is vooral van cruciaal belang voor industriële apparatuur, medische apparatuur, automatiseringssystemen en andere producten die zijn ontworpen voor langdurig gebruik.
Daarom is de juiste interface niet noodzakelijkerwijs degene met de hoogste specificaties, maar degene die op betrouwbare wijze kan worden geïntegreerd in het complete product van de klant.
Als u industriële HMI's, medische apparaten, automatiseringssystemen, zelfbedieningskiosken of ingebedde producten ontwikkelt, geef dan de grootte van uw touchscreen, hostplatform, besturingssysteem, mechanische tekeningen en interfacevereisten op.
SKY-TDMtouchpanels kunnen u het meest geschikte touchpanel en interfaceconfiguratie voor uw project aanbevelen.
Neem vandaag nog contact met ons op voor op maat gemaakte USB-, I²C- of gecombineerde USB + I²C capacitieve touch-spanel-oplossingen.
