Wanneer industriële apparatuur flexibele video-ingangen en betrouwbare TFT LCD-connectiviteit nodig heeft, is de2-HDMI naar LVDS TTL-interface AD-kaartvanSKY-TDMbiedt een praktische controlleroplossing. Het is ontworpen voor industriële display-integratie en ondersteunt dubbele HDMI-ingangen, LVDS- en TTL-uitgangen, configureerbare firmware en LCD-panelen van 7 tot 32 inch, waardoor OEM-ontwikkelaars de hardware-integratie kunnen vereenvoudigen en de ontwikkelingsinspanningen kunnen verminderen.
Een beeldschermcontroller moet meer doen dan alleen videosignalen omzetten. Het moet overeenkomen met de LCD-interface, een stabiele beeldoverdracht behouden, de vereiste paneeltiming ondersteunen en betrouwbaar blijven gedurende de gehele levenscyclus van de apparatuur. De2-HDMI naar LVDS TTL-interface AD-kaartis ontworpen rond deze praktische vereisten. Door twee HDMI-videobronnen te accepteren en LVDS- of RGB TTL-uitvoerinterfaces te bieden, geeft het apparatuurontwerpers meer flexibiliteit bij het selecteren van industriële TFT LCD-panelen. De configureerbare firmware kan ook worden aangepast aan resolutie, timing, interfacedefinities, achtergrondverlichting, OSD-instellingen en andere projectvereisten. Dit maakt het bord geschikt voor industriële automatisering, medische apparatuur, zelfbedieningskiosken, digitale signage, transportapparatuur en ingebedde displaysystemen.
Inhoudsopgave
- Wat is een AD-kaart met 2 HDMI naar LVDS TTL-interface?
- Waarom zijn dubbele HDMI-ingangen belangrijk in industriële beeldschermen?
- Hoe verbeteren LVDS- en TTL-uitgangen de LCD-compatibiliteit?
- Wat zijn de belangrijkste kenmerken waarmee u rekening moet houden?
- Waar kan deze displaycontroller worden gebruikt?
- Hoe vereenvoudigt het de integratie van OEM-displays?
- Technisch overzicht van de controllerkaart
- Veelgestelde vragen
- Koop een op maat gemaakte industriële displayoplossing
Wat is een AD-kaart met 2 HDMI naar LVDS TTL-interface?
Een display-AD-kaart, gewoonlijk een LCD-controllerkaart genoemd, fungeert als verbindingspunt tussen een videobron en een LCD-paneel. In industriële apparatuur kan de videobron een HDMI-signaal leveren, terwijl het geselecteerde TFT LCD-paneel mogelijk een LVDS- of TTL-interface vereist. De controller vertaalt en verwerkt het binnenkomende videosignaal zodat het naar de juiste LCD-interface kan worden gestuurd.

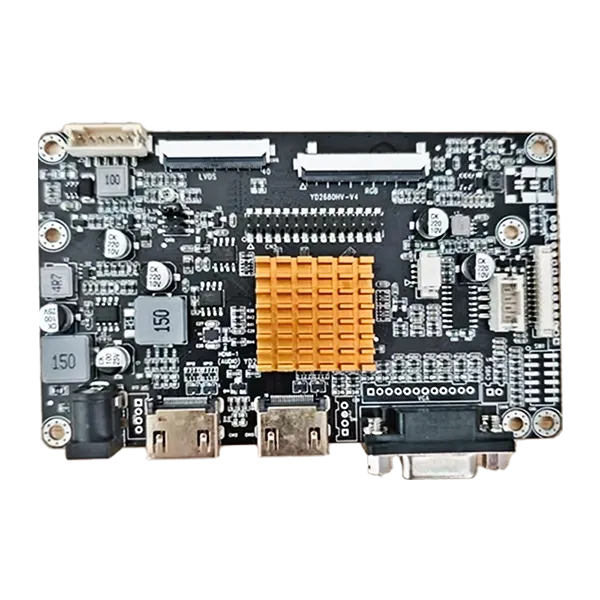

De2-HDMI naar LVDS TTL-interface AD-kaartis speciaal ontworpen voor dit type integratie. Het ondersteunt twee HDMI-video-ingangen en kan LVDS- of RGB TTL-uitvoer leveren voor compatibele industriële TFT LCD-panelen. Volgens de productspecificaties kan het worden geconfigureerd voor industriële TFT-schermen van ongeveer 7 tot 32 inch, afhankelijk van de specifieke paneelvereisten.
Voor OEM-projecten kan deze aanpak de noodzaak verminderen om de gehele display-elektronica opnieuw te ontwerpen bij het wijzigen van paneelmodellen of apparatuurconfiguraties. In plaats daarvan kunnen ingenieurs een geschikte controllerconfiguratie selecteren en de resolutie, timing, interfacedefinitie en stroomvereisten van het LCD-scherm verifiëren.
Waarom zijn dubbele HDMI-ingangen belangrijk in industriële beeldschermen?
Industriële systemen maken steeds vaker gebruik van meerdere videobronnen. Het kan bijvoorbeeld nodig zijn dat een machine informatie van een computer weergeeft, terwijl hij ook een signaal ontvangt van een industriële camera, inspectiesysteem, embedded computer of secundaire verwerkingseenheid.
Een controller met twee HDMI-ingangen biedt een handige manier om twee digitale videobronnen aan te sluiten en hiertussen te schakelen. Dit kan de systeemarchitectuur flexibeler maken zonder dat voor elke toepassing een extra extern schakelapparaat nodig is.
- Meerdere videobronnen:Twee HDMI-ingangen zorgen voor meer systeemflexibiliteit.
- Systeemintegratie:Het schakelen tussen videobronnen kan in de weergavearchitectuur worden geïntegreerd.
- Uitrustingsupgrades:Bestaande systemen kunnen worden aangepast aan nieuwe HDMI-gebaseerde videobronnen.
- Ontwerpflexibiliteit:Ingenieurs kunnen displaysystemen bouwen rond verschillende bronconfiguraties.
Deze functie is met name handig voor industriële HMI-systemen, bedieningsterminals, inspectieapparatuur, kiosken en andere producten waarbij flexibiliteit van de weergavebron belangrijk is.
Hoe verbeteren LVDS- en TTL-uitgangen de LCD-compatibiliteit?
LCD-panelen gebruiken niet allemaal dezelfde elektrische interface. Twee veel voorkomende interfaces in industriële TFT-toepassingen zijn LVDS en TTL/RGB. Het selecteren van de verkeerde controllerinterface kan leiden tot incompatibiliteit, onstabiele afbeeldingen of extra herontwerp van de hardware.
De ondersteuning van zowel LVDS- als TTL-uitvoer geeft systeemontwerpers meer opties bij het selecteren van compatibele LCD-panelen. De LVDS-verbindingen van de controller omvatten speciale differentiële signaalparen, terwijl de TTL-interface RGB-gegevens en synchronisatiesignalen levert voor compatibele panelen.
| Interface | Typische functie | Integratiewaarde |
|---|---|---|
| LVDS | Hoge snelheid differentiële LCD-datatransmissie | Geschikt voor veel industriële TFT LCD-panelen |
| TTL/RGB | Parallelle RGB-weergavegegevens en timingsignalen | Ondersteunt compatibele TTL-interface TFT-panelen |
| HDMI | Digitale videobroningang | Handige aansluiting op moderne videoapparatuur |
Ingenieurs moeten vóór productie altijd het exacte LCD-model, de resolutie, timingparameters, spanningsvereisten, connectorconfiguratie en pin-mapping bevestigen. Interfacecompatibiliteit is afhankelijk van de volledige paneelspecificatie en niet alleen van de interfacenaam.
Wat zijn de belangrijkste kenmerken waarmee u rekening moet houden?
Bij het kiezen van een industriële LCD-controller is meer nodig dan alleen controleren of de in- en uitgangsconnectoren fysiek bij elkaar passen. Elektrische specificaties, firmwareconfiguratie, paneeltiming, achtergrondverlichtingsvereisten en leveringsoverwegingen op de lange termijn kunnen allemaal van invloed zijn op de betrouwbaarheid van het project.
Dubbele HDMI-video-ingangen
Dankzij twee HDMI-ingangen kunnen ontwerpers van apparatuur meerdere digitale videobronnen aansluiten en de juiste bron selecteren op basis van de systeemvereisten.
Ondersteuning voor LVDS- en TTL-uitvoer
Door beide uitvoertypen te ondersteunen wordt het bereik van compatibele TFT LCD-panelen uitgebreid en kan het herontwerp van de hardware worden verminderd wanneer een OEM-project verschillende weergaveconfiguraties gebruikt.
Flexibele firmwareconfiguratie
Firmware kan worden aangepast op basis van de LCD-resolutie, timingparameters, interfacedefinities, OSD-vereisten, opstartlogo's en andere applicatiespecifieke instellingen. Dit is vooral waardevol voor OEM- en ODM-apparatuur waarbij een standaardcontrollerconfiguratie mogelijk niet voldoende is.
Industrieel georiënteerd ontwerp
Het bord is bedoeld voor continue industriële toepassingen, waarbij ontwerpoverwegingen gericht zijn op stabiele signaalverwerking, interferentiereductie, beschikbaarheid van componenten en langdurig gebruik.
Compacte integratie
Een speciaal controllerbord kan de interne weergavearchitectuur van ingebedde apparatuur vereenvoudigen, waardoor ingenieurs LCD-verbindingen, achtergrondverlichting, signaalconversie en gerelateerde weergavefuncties binnen een gedefinieerd hardwareplatform kunnen beheren.
Waar kan deze displaycontroller worden gebruikt?
Omdat de controller HDMI-invoerflexibiliteit combineert met LVDS- en TTL LCD-uitvoeropties, kan deze een breed scala aan ingebedde en industriële weergavetoepassingen bedienen.
| Sollicitatie | Waarom de controller nuttig is |
|---|---|
| Industriële automatisering | Verbindt digitale videobronnen met industriële TFT-displaypanelen |
| Medische apparatuur | Ondersteunt aangepaste weergaveconfiguraties voor gespecialiseerde apparatuur |
| Selfservicekiosken | Biedt flexibele video-invoer en ingebouwde LCD-integratie |
| Digitale bewegwijzering | Zorgt ervoor dat HDMI-gebaseerde inhoudsbronnen compatibele LCD-panelen kunnen aansturen |
| Transportuitrusting | Ondersteunt ingebedde weergavesystemen die een stabiele werking vereisen |
| Ingebouwde systemen | Biedt configureerbare interfaces voor toepassingsspecifieke displayontwerpen |
De juiste configuratie is afhankelijk van de gebruiksomgeving van de apparatuur, het LCD-model, de videobron, de resolutie, de mechanische ruimte en de voedingsarchitectuur. Om deze reden moet de technische verificatie vóór de massaproductie worden voltooid.
Hoe vereenvoudigt het de integratie van OEM-displays?
Beeldschermintegratie kan ingewikkeld worden wanneer een OEM-project vereist dat het LCD-paneel, het aanraakscherm, de controller, de kabels, de firmware, de achtergrondverlichting en de mechanische structuur samenwerken. Een controllerkaart die rond het doel-LCD kan worden geconfigureerd, kan een aantal van deze integratieproblemen verminderen.
SKY-TDM levert display-engineeringdiensten die betrekking hebben op LCD-selectie, controllerconfiguratie, aanpassing van het aanraakscherm, optische verbinding, afdekglas, interfacekabels en gerelateerde vereisten voor display-integratie. De kwaliteitsmanagementsystemen omvatten ISO 9001-, ISO 13485- en IATF 16949-certificeringen, terwijl controllerkaarten vóór verzending functionele tests ondergaan volgens de productinformatie van het bedrijf.
Voor OEM- en ODM-klanten kan de technische ondersteuning het volgende omvatten:
- LCD-resolutie en timingconfiguratie
- LVDS-pinmapping en TTL-timingaanpassing
- Firmware-optimalisatie
- Achtergrondverlichting en helderheidsregeling
- OSD-taalconfiguratie
- Aanpassing van het startup-logo
- Configuratie van kabelpin en connector
- Mechanische montagevereisten
- Matching van LCD en aanraakscherm
Deze geïntegreerde aanpak kan met name waardevol zijn voor projecten waarbij beeldschermcompatibiliteit en langdurige beschikbaarheid van componenten belangrijke ontwerpoverwegingen zijn.
Technisch overzicht van de controllerkaart
De volgende tabel vat de belangrijke kenmerken van deze controlleroplossing samen en legt hun praktische relevantie uit tijdens de ontwikkeling van displaysystemen.
| Specificatie / Kenmerk | Beschikbare configuratie | Techniekvoordeel |
|---|---|---|
| Video-ingangen | 2 × HDMI | Ondersteunt meerdere digitale videobronnen |
| LCD-uitgangen | LVDS en TTL/RGB | Verruimt compatibele LCD-keuzes |
| LCD-groottebereik | Ongeveer 7-32 inch | Geschikt voor diverse industriële displayformaten |
| Firmware | Configureerbaar | Ondersteunt projectspecifieke weergaveparameters |
| LVDS-connector | JST 2 × 15-pins | Biedt differentiële displaysignaalverbindingen |
| LVDS FFC | 40-polig, 0,5 mm | Ondersteunt compatibele LCD-paneelverbindingen |
| TTL T-CON | 50-polige FFC | Biedt RGB- en timingsignaalverbindingen |
| Achtergrondverlichtingsinterface | PH2.0 6-polig | Ondersteunt compatibele achtergrondverlichting en bediening |
De feitelijke pindefinities en elektrische configuratie moeten altijd worden gecontroleerd aan de hand van het doel-LCD-gegevensblad. De LVDS-interface gebruikt bijvoorbeeld differentiële TX-signaalparen, terwijl de TTL-interface RGB-gegevens, DE, VS, HS, DCLK en gerelateerde besturingssignalen bevat. Een correcte pin mapping is essentieel voor een succesvolle integratie.
Veelgestelde vragen
1. Welke LCD-panelen kunnen op deze controller worden aangesloten?
De controller kan worden geconfigureerd voor een breed scala aan industriële TFT LCD-panelen met behulp van compatibele LVDS- of TTL-interfaces. Panelen in het bereik van ongeveer 7-32 inch kunnen worden ondersteund, afhankelijk van het specifieke model en de elektrische vereisten. Door het LCD-modelnummer te verstrekken, kan het technische team de compatibiliteit verifiëren.
2. Kan de firmware worden aangepast voor een OEM-project?
Ja. Firmware-aanpassing kan betrekking hebben op de LCD-resolutie, timingparameters, interfacedefinities, OSD-instellingen, opstartlogo's en andere projectspecifieke vereisten.
3. Ondersteunt het bord zowel LVDS- als TTL LCD-panelen?
Ja. De controller is ontworpen om zowel LVDS- als RGB TTL-uitvoeropties te bieden, waardoor hij verschillende compatibele industriële TFT LCD-configuraties kan ondersteunen.
4. Kunnen twee HDMI-bronnen tegelijkertijd worden aangesloten?
Het bord biedt twee HDMI-ingangsinterfaces, waardoor twee compatibele digitale videobronnen in het weergavesysteem kunnen worden opgenomen met bronselectie op basis van de geconfigureerde toepassing.
5. Is deze controller geschikt voor continue industriële toepassingen?
Het product is ontworpen voor industriële toepassingen en continu gebruik, met de nadruk op stabiele signaalverwerking, interferentiebeheersing, industrieel georiënteerde componenten en leveringsoverwegingen op de lange termijn.
6. Kan SKY-TDM een compleet beeldscherm leveren?
Ja. SKY-TDM kan bredere vereisten voor display-integratie ondersteunen, waaronder industriële LCD-panelen, capacitieve of resistieve aanraakschermen, controllerkaarten, interfacekabels, optische verbindingen, afdekglas en aanverwante OEM/ODM-engineeringdiensten.
Koop een op maat gemaakte industriële displayoplossing
Het selecteren van de juiste LCD-controller is een belangrijke stap in het bouwen van een stabiel industrieel displaysysteem. Met dubbele HDMI-ingangen, LVDS- en TTL-uitgangscompatibiliteit, configureerbare firmware en technische ondersteuning voor LCD-matching en -integratie, kan deze controller OEM-ontwikkelaars helpen displaysystemen te creëren rond hun specifieke technische vereisten. Als u een nieuw industrieel HMI-, medisch apparaat-, kiosk-, transportdisplay- of embedded apparatuurproject evalueert, lees dan meer over de 2-HDMI naar LVDS TTL Interface AD Board enneem contact met ons opmet uw LCD-model, resolutie, interfacetype, aantal en projectvereisten. SKY-TDM kan u helpen de compatibiliteit te verifiëren en een praktische display-oplossing voor uw toepassing te ontwikkelen.
