Een aanraakpaneel is veel meer dan alleen een transparant oppervlak. De interne structuur, geleidende materialen, productieprecisie en elektrisch ontwerp bepalen allemaal of het betrouwbaar en stabiel kan werken in toepassingen in de echte wereld.
Voor fabrikanten van industriële apparatuur gaat het selecteren van het juiste industriële touchpanel veel verder dan alleen het vergelijken van schermformaten of interfaces. Om een stabiele werking in complexe omgevingen te garanderen, is het essentieel om te begrijpen hoe de werkingsprincipes, productieprocessen en het structurele ontwerp van een aanraakpaneel de duurzaamheid, nauwkeurigheid en operationele stabiliteit van het product op de lange termijn beïnvloeden.
SKY-TDMbiedt voornamelijk op maat gemaakte touchpaneloplossingen voor industriële besturingssystemen, medische apparatuur, auto-elektronica, zelfbedieningskiosken en andere toepassingen die betrouwbare mens-machine-interactie vereisen.
Ons productportfolio omvat Projected Capacitieve (PCAP) aanraakpanelen, evenals 4-draads, 5-draads en 8-draads resistieve aanraakpanelen. Elke technologie beschikt over zijn eigen unieke werkingsprincipes, structurele ontwerpen en productieprocessen, waardoor ze geschikt zijn voor verschillende toepassingsgebieden.
PCAP-aanraakpanelen (Projected Capacitive) zorgen voor nauwkeurige aanraakbediening door veranderingen in het elektrische veld te detecteren, terwijl resistieve aanraakpanelen dit bereiken door elektrische signaalvariaties te detecteren die worden veroorzaakt door fysiek contact tussen geleidende lagen.
Hoewel beide technologieën gebruikers in staat stellen rechtstreeks met het beeldscherm te communiceren, verschillen ze aanzienlijk wat betreft materialen, elektrodeconfiguraties en assemblageprocessen.

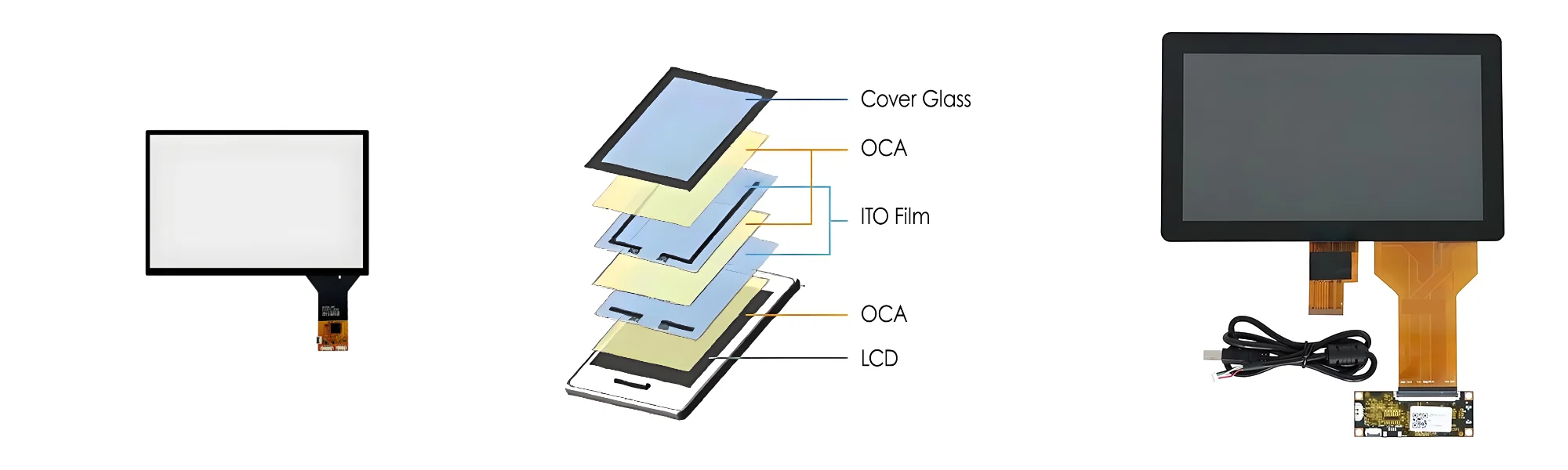

De structuur van een PCAP-aanraakpaneel bestaat uit de volgende componenten:
● Afdekglas of andere geschikte onderdelen van het afdekoppervlak
● Transparante geleidende elektrodelagen
● Isolatie- en ondersteuningsmaterialen (bijv. OCA, SCA)
● Flexibele gedrukte schakelingen (FPC)
● Touchscreen-controllerkaart
Elke configuratie biedt verschillende afwegingen tussen optische prestaties, mechanische eigenschappen, dikte en kosten, waardoor ze aanpasbaar zijn aan verschillende toepassingsscenario's.

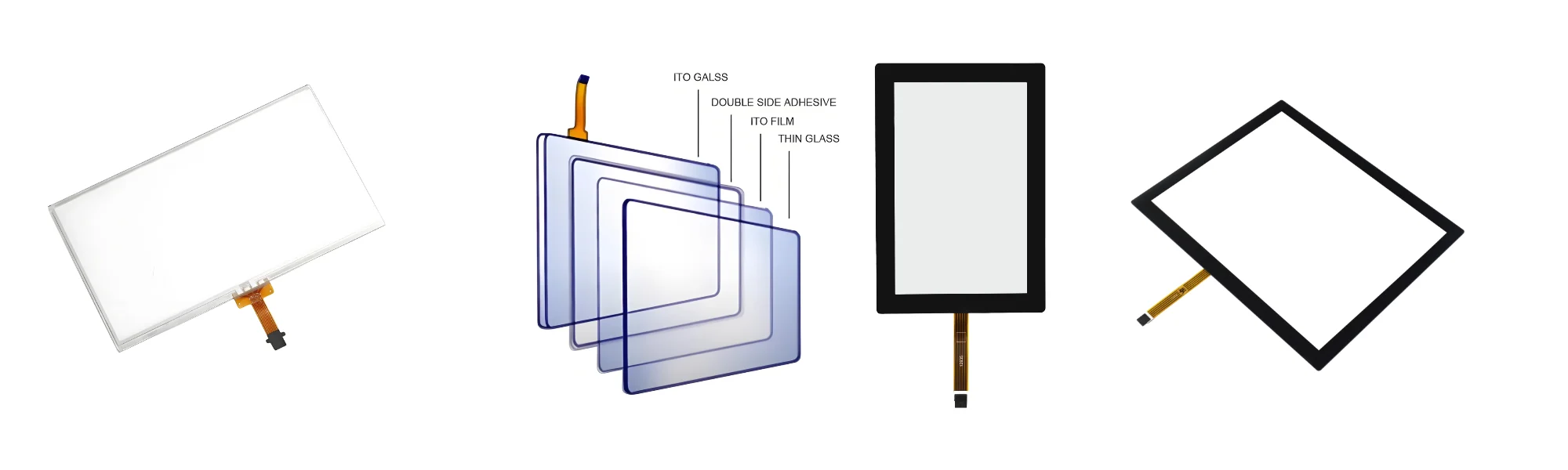

De structuur van een resistief aanraakpaneel bestaat doorgaans uit twee geleidende lagen, gescheiden door microscopisch kleine isolerende afstandsstippen.
De bovenste laag is meestal een flexibele film bedekt met een transparant geleidend materiaal, terwijl de onderste laag uit glas bestaat of een ander substraat met een geleidende coating.
Wanneer een gebruiker op het schermoppervlak drukt, vervormt de bovenste laag om contact te maken met de onderste geleidende laag. De controller meet vervolgens de resulterende elektrische signalen om de exacte aanraaklocatie te bepalen.
Afhankelijk van de specifieke ontwerpvereisten kan het ook gaan om beschermende coatings, randtapes, flexibele kabels en mechanische ondersteuningscomponenten.
Dankzij dit op druk gebaseerde werkingsprincipe kunnen resistieve aanraakschermen niet alleen bediening met blote handen ondersteunen, maar zijn ze ook compatibel met bediening met handschoenen en het gebruik van geschikte stylussen of harde voorwerpen.
De productie van PCAP-capacitieve aanraakpanelen vereist nauwkeurige controle over geleidende sporen, optische oppervlakken, uitlijningsnauwkeurigheid en elektrische verbindingen.
Hoewel het productieproces varieert afhankelijk van de sensormaterialen en het structurele ontwerp, omvatten de belangrijkste productiefasen doorgaans de volgende stappen.
Het productieproces omvat de inspectie van afdekglas, sensorsubstraten, transparante geleidende materialen, flexibele gedrukte schakelingen (FPC), plakband en andere componenten. De materiaalkwaliteit heeft een directe invloed op de optische helderheid, de elektrische prestaties, de betrouwbaarheid van het lamineren en de mechanische sterkte van het eindproduct. Voor industriële projecten wordt de materiaalkeuze bepaald op basis van de werkomgeving van de apparatuur en de mechanische vereisten.
Afhankelijk van de ontwerpvereisten ondergaat dekglas processen zoals snijden, kantenslijpen, boren, polijsten en chemische versterking. Op maat gemaakte gezeefdrukte randen, logo's, decoratieve patronen en montagekenmerken kunnen ook worden toegepast. Afhankelijk van de compatibiliteit van de gekozen materialen en het ontwerp, kunnen oppervlaktebehandelingen zoals Anti-Glare (AG), Anti-Reflection (AR), Anti-Fingerprint (AF) en anti-veegcoatings worden toegepast. Dankzij deze behandelingen kan het touchscreen zich aanpassen aan verschillende lichtomstandigheden, reinigingsprocedures en esthetische vereisten.
Capacitieve sensoren bevatten transparante geleidende elektroden die in specifieke arrays zijn gerangschikt om capaciteitsveranderingen te detecteren. De elektrodetraceringspatronen en routeringsontwerpen bepalen hoe aanraaksignalen worden gedetecteerd en naar de controller worden verzonden.
Afhankelijk van de sensortechnologie kan het productieproces etsen met fotolithografie, laserbewerking, afdrukken of andere geschikte methoden omvatten. Productieprecisie is van cruciaal belang, omdat defecten in de geleidende sporen een negatieve invloed kunnen hebben op de aanraakprestaties en de productconsistentie.
De sensor moet via een FPC elektrisch met de touchcontroller worden verbonden. Het lijmproces vereist nauwkeurige uitlijning en gecontroleerde verwerkingsomstandigheden. Betrouwbare elektrische verbindingen helpen verbindingsfouten te minimaliseren en zorgen voor een stabiele communicatie tussen de sensor en de controller.
Het afdekglas en de sensor worden aan elkaar gelamineerd met behulp van een geschikte transparante lijm. De kwaliteit van de laminering heeft rechtstreeks invloed op het uiterlijk, de optische prestaties en de mechanische integriteit van het product. Tijdens de productie moeten stof, luchtbellen, uitlijningsafwijkingen en lijmfouten strikt worden gecontroleerd.
Afgewerkte PCAP-capacitieve aanraakpanelen ondergaan inspecties op uiterlijk, aanraakreactie, continuïteit van de elektrode en compatibiliteit met de doelcontroller. Voor specifieke projecten kunnen aanvullende tests bestaan uit multi-touchprestaties, bediening met handschoenen, bediening door waterinterferentie, bediening bij hoge temperaturen en testen van elektromagnetische compatibiliteit (EMC).
De materiaalkeuze moet in de eerste plaats gebaseerd zijn op het toepassingsscenario om overengineering en onnodige kostenstijgingen te voorkomen. Deze geavanceerde tests mogen niet worden beschouwd als standaardconfiguraties voor elk PCAP-aanraakpaneel.
Een 4-draads resistief aanraakpaneel bestaat doorgaans uit een flexibele geleidende film aan de bovenkant en een geleidend substraat aan de onderkant, gescheiden door isolerende afstandsstippen.
In een gebruikelijk ontwerp draagt het onderste substraat de X-as-elektroden, terwijl de bovenste film de Y-as-elektroden draagt. Wanneer druk de twee geleidende oppervlakken met elkaar in contact brengt, past de controller spanning toe op de bijbehorende elektrodeset en meet de resulterende signalen om de aanraakcoördinaten te berekenen. Het productieproces omvat doorgaans:
● Materiaalvoorbereiding: selectie van PET-films, geleidende substraten, afstandsmaterialen, zelfklevende tapes en flexibele gedrukte schakelingen (FPC) op basis van paneelspecificaties.
● Verwerking van geleidende lagen: gebruik van geschikte productieprocessen om de weerstandsoppervlakken en elektroden te vervaardigen.
● Vorming van afstandspunten: Het printen van uniforme isolatiepunten op het geleidende substraat om ervoor te zorgen dat de geleidende lagen gescheiden blijven wanneer het paneel niet wordt aangedrukt.
● Zeefdruk en randverwerking: productie van decoratieve randen, isolatiepatronen of andere gespecificeerde kenmerken zoals vereist.
● Lamineren en assembleren: Uitlijnen en assembleren van de bovenste film en het onderste substraat met behoud van de vereiste afstanden en mechanische eigenschappen.
● FPC Aansluiting en Inspectie: Voltooien van de elektrische aansluitingen, gevolgd door inspecties op coördinaten, weerstand, uiterlijk en functionaliteit.
Een 4-draads resistief aanraakpaneel is een zeer kosteneffectieve oplossing.
Een 5-draads resistief aanraakpaneel heeft een andere elektrodeconfiguratie dan de 4-draads versie. In een typisch ontwerp dient het onderste geleidende substraat als detectieoppervlak, waarbij elektroden op de vier hoeken het elektrische meetveld tot stand brengen, terwijl de bovenste geleidende film voornamelijk fungeert als een spanningsdetectielaag.
Een 8-draads resistief aanraakpaneel bouwt voort op de traditionele 4-draads architectuur door extra aansluitingen toe te voegen om stabielere elektrische metingen te bereiken.
Het selecteren van het juiste touchscreen is afhankelijk van het specifieke toepassingsscenario:
4-draads resistieve aanraakpanelen zijn het meest geschikt voor toepassingen met strikte kostenbeperkingen.
5-draads resistieve aanraakpanelen zijn zeer ideaal voor industriële toepassingen waarbij sprake is van hoogfrequente handelingen, veelvuldig contact en een verwachte lange levensduur.
8-draads resistieve aanraakpanelen zijn geschikt voor zware omgevingen waar superieure stabiliteit vereist is.

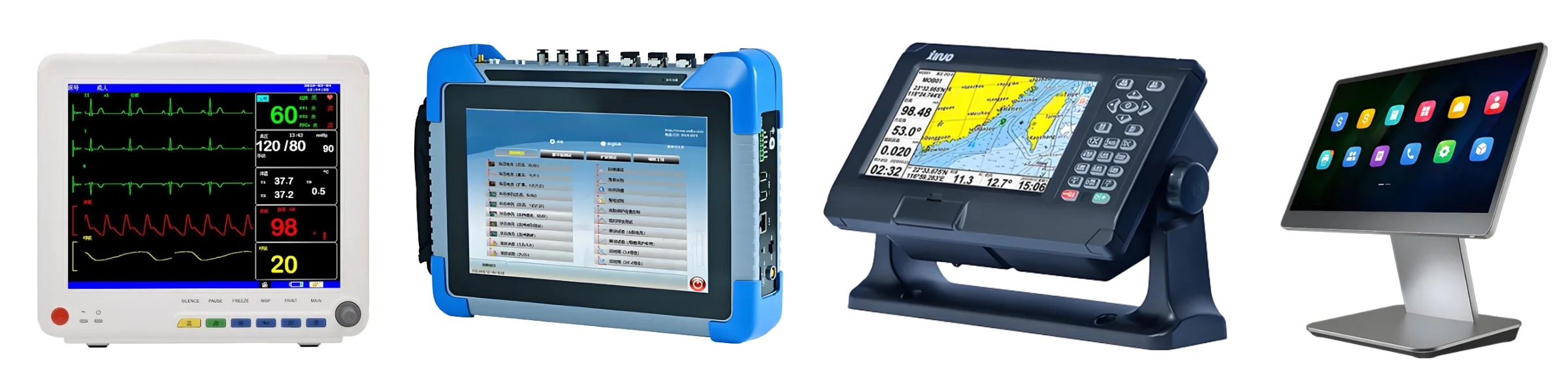

Verschillende industriële omgevingen stellen verschillende eisen aan een combinatie van aanraakprestaties, duurzaamheid, optische kwaliteit en operationele flexibiliteit.
Industriële automatisering en mens-machine-interfaces (HMI)
Industriële bedieningspanelen vereisen doorgaans een stabiele aanraakreactie, betrouwbare werking en compatibiliteit met besturingssystemen voor apparatuur.
PCAP-aanraakschermen zijn ideaal voor interfaces die een glazen oppervlak, intuïtieve bediening en multi-touchmogelijkheden vereisen. Omgekeerd is resistieve technologie geschikt voor toepassingen die op druk gebaseerde invoer of compatibiliteit met verschillende handschoenen en stylussen vereisen.
Medische apparatuur
Medische instrumenten vereisen oppervlakken die gemakkelijk te reinigen zijn, gecontroleerde mechanische afmetingen en een betrouwbare aanrakingsreactie.
PCAP-aanraakpanelen hebben een glad glazen frontpaneelontwerp, terwijl resistieve panelen zeer geschikt zijn voor instrumenten waarbij drukinvoer en compatibiliteit met speciale aanwijsinstrumenten prioriteit hebben.
Selfservicekiosken en industriële apparatuur
Voor zelfbedieningskiosken, verkoopautomaten, printers en apparatuurinterfaces zijn mogelijk aangepast afdekglas, montageafmetingen, FPC-routing en controllercompatibiliteit vereist.
PCAP-aanraakpanelen bieden een moderne gebruikerservaring, terwijl resistieve technologie beter geschikt is voor toepassingen met specifieke invoervereisten of strikte kostenbeperkingen.
Transport en buitenuitrusting
Spoorwegsystemen, maritieme elektronica, laadstations en buitencontroleterminals worden vaak geconfronteerd met uitdagingen zoals temperatuurschommelingen, vocht, trillingen of veel omgevingslicht.
Bij deze toepassingen moet het touchscreen worden beoordeeld als een integraal onderdeel van het totale systeem. Factoren als afdekglas, afdichtingsontwerp, lijmen, controllerinstellingen, schermhelderheid en mechanische montagemethoden hebben allemaal invloed op de algehele betrouwbaarheid.
Of het nu gaat om PCAP of resistieve technologie, men kan er niet van uitgaan dat ze inherent waterdichte, in zonlicht leesbare of milieubeschermende eigenschappen bezitten zonder het juiste ontwerp en de juiste validatie.
Bij het selecteren van een geschikte leverancier wordt aanbevolen om rekening te houden met de volgende factoren:
● Ervaring met PCAP en resistieve touchpanelstructuren
● Beschikbaarheid van 4-draads, 5-draads en 8-draads resistieve configuraties
● Mogelijkheid tot materiaalselectie en structurele aanpassing
● Procescontrole over sensorfabricage, zeefdruk, laminering en assemblage
● Compatibiliteit met FPC's en aanraakcontrollers
● Maatnauwkeurigheid, samen met uitgebreide kwaliteitscontrolerecords en -procedures
● Ondersteuning voor prototypen en consistentie van massaproductie
● Technische communicatie-efficiëntie en leveringscapaciteit op lange termijn
Wij bieden op maat gemaakte aanraakpaneeloplossingen voor OEM- en ODM-projecten, waarbij we klanten helpen bij het uitgebreid evalueren van aanraakpaneelstructuren, materialen, afmetingen, elektrische verbindingen en toepassingsvereisten.
Of u nu PCAP capacitieve aanraakpanelen of 4-draads, 5-draads of 8-draads resistieve aanraakpanelen nodig heeft, wij kunnen de optimale mechanische oplossing selecteren die voldoet aan de functionele, mechanische en omgevingsvereisten van uw apparatuur.
Welkom bij contactSKY-TDMom PCAP capacitieve aanraakpanelen, 4-draads, 5-draads en 8-draads resistieve aanraakpanelen te bespreken, en laat ons een aanraakpaneeloplossing op maat maken voor uw volgende project.
