Voor OEM-displayprojecten die een betrouwbare signaalconversie nodig hebben, is deHDMI naar TTL-interface AD-bordvanSKY-TDMbiedt een praktische manier om HDMI-videobronnen aan te sluiten op TTL/RGB TFT LCD-panelen. De instelbare paneelspanning, geïntegreerde LED-achtergrondverlichting, aanpasbare firmware en het compacte industriële ontwerp maken hem geschikt voor embedded apparatuur, HMI-terminals, medische instrumenten, laboratoriumapparatuur en andere weergavetoepassingen met beperkte ruimte.
Een HDMI-naar-TTL-interface AD-bord fungeert als besturingsbrug tussen een HDMI-videobron en een compatibel TFT LCD-paneel met behulp van TTL/RGB-signalering. Voor fabrikanten van apparatuur reikt de waarde van dit type controller verder dan de basissignaalconversie. Paneelspanningskeuze, weergavetiming, achtergrondverlichtingsbeheer, interface-matching, firmwareconfiguratie en PCB-betrouwbaarheid kunnen allemaal van invloed zijn op het succes van een ingebed weergavesysteem. De SKY-TDM-oplossing ondersteunt meerdere TTL-interfaceconfiguraties, 3,3V/5V paneelspanningsaanpassing, geïntegreerde LED-achtergrondverlichting, aanpasbare firmware en een 8-18V DC-voedingsingang. Deze functies helpen ingenieurs het aantal extra circuits te verminderen, de bedrading te vereenvoudigen, de LCD-integratie te versnellen en flexibelere industriële displayproducten te ontwikkelen.
Inhoudsopgave
- Wat is een HDMI-naar-TTL-interface AD-bord?
- Waarom is HDMI-naar-TTL-conversie belangrijk voor TFT LCD-projecten?
- Wat zijn de belangrijkste kenmerken om te evalueren?
- Belangrijkste technische specificaties
- Waar kan het bord worden gebruikt?
- Hoe moeten ingenieurs LCD-integratie benaderen?
- Hoe verbetert maatwerk de compatibiliteit van projecten?
- Veelgestelde vragen
- Conclusie en projectondersteuning
Wat is een HDMI-naar-TTL-interface AD-bord?
Een HDMI naar TTL-interface AD Board is een LCD-controller die video-informatie van een HDMI-bron omzet in een signaalformaat dat een compatibel TTL/RGB TFT LCD-paneel kan verwerken. HDMI wordt veel gebruikt door computers, embedded systemen, industriële controllers en andere moderne digitale videobronnen, terwijl veel TFT LCD-panelen parallelle RGB- of TTL-interfaces gebruiken.
Zonder een geschikte controller moeten ingenieurs mogelijk het hostsysteem opnieuw ontwerpen of extra signaalconversiecircuits ontwikkelen. Een speciale controllerkaart biedt een directer integratiepad en kan signaalverwerking, paneelenergiebeheer, timingconfiguratie en achtergrondverlichting combineren in één compacte oplossing.

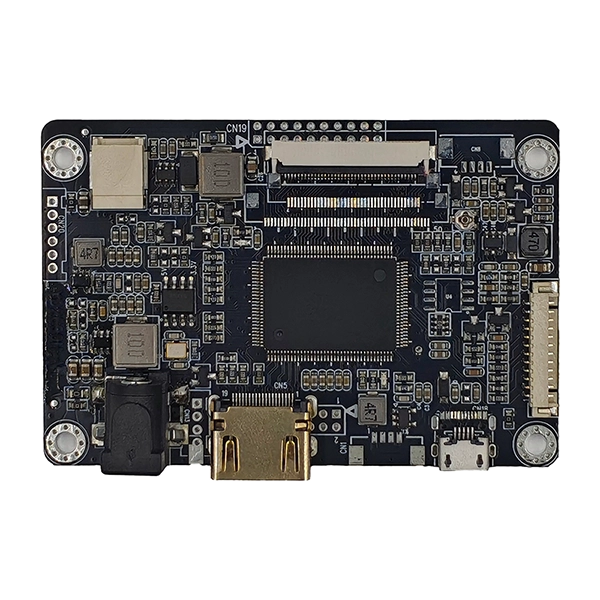

Het SKY-TDM HDMI-naar-TTL-interface AD-bord is speciaal ontworpen voor industriële LCD-integratie. Volgens de productspecificaties ondersteunt het TTL/RGB-schermuitgangsconfiguraties, instelbare paneelspanning van 3,3 V of 5 V, een geïntegreerde LED-driver, aanpasbare firmware en een voedingsbereik van 8-18 V DC.
Waarom is HDMI-naar-TTL-conversie belangrijk voor TFT LCD-projecten?
Display-integratie houdt vaak meer in dan het selecteren van een LCD-scherm met de juiste fysieke afmetingen. Ingenieurs moeten ook de videobron, interface, spanning, timing, achtergrondverlichting, connector en mechanische structuur matchen.
Een geschikte HDMI-naar-TTL-controller kan verschillende veelvoorkomende integratieproblemen helpen aanpakken:
- Interface-compatibiliteit:Het biedt een praktische verbinding tussen HDMI-videobronnen en TTL/RGB TFT-panelen.
- Vermogensaanpassing:Instelbare paneelspanning helpt bij het voldoen aan verschillende elektrische LCD-vereisten.
- Beheer van achtergrondverlichting:Geïntegreerde LED-achtergrondverlichting vermindert de behoefte aan een apart drivercircuit.
- Firmware-aanpassing:Weergavetiming en andere parameters kunnen worden aangepast voor specifieke LCD-modellen.
- Compacte installatie:Een kleine controllerindeling kan waardevol zijn als de ruimte in de behuizing beperkt is.
- Ontwikkelingsefficiëntie:Een kant-en-klare controllerarchitectuur kan de hoeveelheid ontwikkeling van de display-interface die het OEM-team nodig heeft, verminderen.
Wat zijn de belangrijkste kenmerken om te evalueren?
1. Meerdere TTL/RGB-interfaceconfiguraties
Verschillende TFT-panelen kunnen verschillende FPC-pintoewijzingen en signaalconfiguraties gebruiken. Het bord ondersteunt verschillende interface-opstellingen, waaronder 40-pins en 50-pins RGB-configuraties, waardoor ingenieurs meer flexibiliteit krijgen bij het selecteren van geschikte panelen.
2. Instelbare paneelspanning
De controller ondersteunt een selecteerbare paneeluitgangsspanning van 3,3 V en 5 V. Dit is belangrijk omdat het leveren van een incompatibele spanning displayinstabiliteit kan veroorzaken of mogelijk de paneelelektronica kan beschadigen. De spanningskeuze moet altijd worden gecontroleerd aan de hand van de elektrische specificaties van de LCD-fabrikant.
3. Geïntegreerde LED-achtergrondverlichting
Het ingebouwde backlight-regelcircuit vereenvoudigt de systeemarchitectuur door displaybediening en LED-backlightbeheer op hetzelfde bord te combineren. De achtergrondverlichtingsinterface biedt stroom-, AAN/UIT- en PWM/Vadj-gerelateerde aansluitingen voor bediening op systeemniveau.
4. Aanpasbare firmware
LCD-panelen vereisen de juiste timingparameters om afbeeldingen correct weer te geven. Firmware-aanpassing kan parameters omvatten zoals resolutie, timing, weergaveoriëntatie, opstartlogo en OSD-configuratie, afhankelijk van de projectvereisten.
5. Industrieel georiënteerd ontwerp
Industriële apparatuur kan continu werken en kan te maken krijgen met elektrische interferentie, temperatuurschommelingen en ruimtebeperkingen. De controller is ontworpen met stabiel energiebeheer, geoptimaliseerde signaalroutering en EMI-bewuste techniek om veeleisende ingebedde toepassingen te ondersteunen.
Belangrijkste technische specificaties
De volgende tabel vat de belangrijkste gepubliceerde specificaties van het HDMI-naar-TTL-interface AD-bord samen:
| Functie | Specificatie | Integratiewaarde |
|---|---|---|
| Video-ingang | HDMI | Kan worden aangesloten op moderne HDMI-videobronnen |
| LCD-uitvoer | TTL/RGB/LVDS | Ondersteunt flexibele display-integratie |
| Paneelspanning | 3,3V / 5V | Past zich aan verschillende paneelvermogensvereisten aan |
| Achtergrondverlichting | Geïntegreerde LED-driver | Vermindert externe achtergrondverlichtingscircuits |
| Voeding | Gelijkstroom 8–18 V | Geschikt voor diverse embedded power-architecturen |
| OSD | Extern toetsenbord ondersteund | Maakt gebruikersgerichte weergaveaanpassing mogelijk |
| Firmware | Aanpasbaar | Maakt projectspecifieke weergaveconfiguratie mogelijk |
| Bedrijfstemperatuur | -20°C tot 80°C | Ondersteunt een breed industrieel werkingsbereik |
Ingenieurs moeten de volledige elektrische, timing-, mechanische en connectorspecificaties controleren op het geselecteerde LCD-paneel voordat ze een bestelling plaatsen of de massaproductie starten.
Waar kan het bord worden gebruikt?
De compacte architectuur en de configureerbare display-interface maken een HDMI-naar-TTL-interface AD-bord nuttig voor een verscheidenheid aan ingebedde toepassingen. Typische gebruiksscenario's zijn onder meer:
- Industriële HMI:Sluit industriële computers of controllers aan op compacte TFT-operatordisplays.
- Medische instrumenten:Bied een displayinterface voor diagnostische, monitoring- en laboratoriumapparatuur.
- Draagbare testapparatuur:Ondersteun compacte displays waarbij PCB-ruimte en energiebeheer belangrijk zijn.
- Gebouwautomatisering:Drive-displaymodules gebruikt in besturings- en bewakingsterminals.
- Beveiligingsapparatuur:Integreer TFT-displays in compacte bewakings- en besturingsapparaten.
- Ingebouwde terminals:Zorg voor een HDMI-naar-TTL-verbinding voor op maat gemaakte industriële en slimme apparaten.
Deze toepassingen hebben over het algemeen vergelijkbare vereisten: stabiele beeldoverdracht, voorspelbare paneelcompatibiliteit, compacte installatie en een controller die kan worden aangepast aan de uiteindelijke LCD-configuratie.
Hoe moeten ingenieurs LCD-integratie benaderen?
Een betrouwbaar weergaveproject moet beginnen met de specificaties van het LCD-paneel, in plaats van eenvoudigweg een controller te kiezen op basis van de ingangsconnector. Een gestructureerde compatibiliteitscontrole kan dure herontwerpen later in de ontwikkeling voorkomen.
- Identificeer het LCD-model:Bevestig het exacte onderdeelnummer van het paneel en het gegevensblad.
- Controleer de interface:Controleer of het paneel de vereiste TTL/RGB-pinconfiguratie gebruikt.
- Bevestig spanning:Zorg ervoor dat de paneelspanningsinstelling van de controller overeenkomt met de LCD-specificatie.
- Controleer timing:Controleer de pixelklok, horizontale timing, verticale timing, synchronisatie en gerelateerde parameters.
- Overeenkomen met de achtergrondverlichting:Bevestig LED-spanning, stroom, PWM-vereisten en connectorconfiguratie.
- Controleer mechanische details:Controleer de FPC-oriëntatie, connectorpositie, kaartafmetingen en montagevereisten.
- Test de volledige montage:Evalueer de beeldstabiliteit, het opstartgedrag, de helderheidsregeling, de temperatuurprestaties en de werking op lange termijn.
Door het LCD-gegevensblad, de beoogde toepassing, invoerbron en behuizingsbeperkingen aan de leverancier van de controller te verstrekken, kan het matchingproces aanzienlijk efficiënter worden gemaakt.
Hoe verbetert maatwerk de compatibiliteit van projecten?
Standaardcontrollerkaarten zijn nuttig voor algemene toepassingen, maar OEM-producten hebben vaak eisen die niet kunnen worden opgelost door een generieke configuratie. Firmware- en hardwareaanpassing kunnen daarom een belangrijk onderdeel worden van de ontwikkeling van beeldschermen.
SKY-TDM biedt aanpassingsopties, waaronder:
- LCD-resolutie en timingconfiguratie
- Weergave framesnelheid en aanpassing van beeldparameters
- Aanpassing van het opstartlogo en de opstartinterface
- OSD-menuconfiguratie
- Aanpassing van de weergaverichting
- TTL/RGB-kabel en FPC-connector passen bij elkaar
- Helderheid van de achtergrondverlichting en optimalisatie van de stroomsequentie
- PCB-zeefdruk en private-label maatwerk
- Mechanische montageaanpassing
Deze aanpak is vooral nuttig voor OEM-fabrikanten die apparatuur ontwikkelen met een gedefinieerd LCD-model, een aangepaste behuizing of een lange productlevenscyclus. SKY-TDM biedt ook bredere display-integratiemogelijkheden, waaronder aanraakpanelen, LCD-schermen en LCD-driverboards, wat de inkoop van meerdere componenten kan helpen vereenvoudigen.
Veelgestelde vragen
Vraag 1: Welke LCD-panelen kunnen werken met een HDMI-naar-TTL-interface AD-bord?
Het bord is ontworpen voor compatibele TTL/RGB TFT LCD-panelen. Compatibiliteit is afhankelijk van de interface, resolutie, timing, spanning, connector en achtergrondverlichting van het paneel. Door het exacte LCD-model te verstrekken, kan het technische team de compatibiliteit verifiëren.
Vraag 2: Kan de firmware worden aangepast voor een specifiek LCD-scherm?
Ja. Firmware kan worden aangepast aan de projectvereisten, inclusief weergavetiming, resolutie, oriëntatie, opstartlogo en OSD-gerelateerde instellingen.
Vraag 3: Bevat het bord een achtergrondverlichtingsdriver?
Ja. De controller is voorzien van een geïntegreerde LED-achtergrondverlichtingsdriver, waardoor er minder behoefte is aan een extra externe backlight-regelmodule.
Vraag 4: Welke paneelspanning ondersteunt de controller?
De gepubliceerde specificaties geven selecteerbare paneelspanningsopties van 3,3 V en 5 V aan. De juiste instelling moet worden geselecteerd volgens de specificaties van de LCD-fabrikant.
Vraag 5: Is het bord geschikt voor industriële apparatuur?
Ja. Het product is ontworpen voor industrieel georiënteerde toepassingen zoals HMI-terminals, medische apparatuur, laboratoriuminstrumenten, draagbare testapparatuur en ingebedde besturingssystemen. Het gepubliceerde bedrijfstemperatuurbereik is -20°C tot 80°C.
Vraag 6: Kan SKY-TDM bijpassende kabels leveren?
Ja. SKY-TDM ondersteunt interface- en kabelmatching voor display-integratieprojecten, inclusief op maat gemaakte TTL/RGB-signaalkabels en FPC-verbindingen.
Vraag 7: Kunnen OEM-klanten aangepaste branding aanvragen?
Ja. Beschikbare aanpassingen kunnen bestaan uit PCB-zeefdrukmarkeringen, private-labelverpakkingen, exclusieve firmware en andere projectspecifieke vereisten.
Conclusie en projectondersteuning
Het kiezen van de juiste displaycontroller kan de efficiëntie en betrouwbaarheid van een ingebed LCD-project aanzienlijk beïnvloeden. Een HDMI naar TTL-interface AD Board biedt een praktische brug tussen HDMI-videobronnen en TTL/RGB TFT-panelen, terwijl signaalconversie, paneelenergiebeheer, achtergrondverlichtingsregeling en firmwareconfiguratie worden gecombineerd in een compacte oplossing. Voor OEM-fabrikanten kan de mogelijkheid om timing, firmware, kabels, connectoren en mechanische details aan te passen de productontwikkeling verder vereenvoudigen en een stabiele productie op lange termijn ondersteunen.
Als u een industriële HMI, medisch instrument, laboratoriumapparaat, draagbare tester of een ander ingebed beeldschermproduct ontwikkelt, kan SKY-TDM u helpen bij het evalueren van uw LCD-model en systeemvereisten. Ontdek het AD-bord met HDMI-naar-TTL-interface ofneem contact met ons opmet uw LCD-datasheet, vereiste interface, hoeveelheid en aanpassingsvereisten om een geschikte displaycontroller-oplossing te bespreken.
