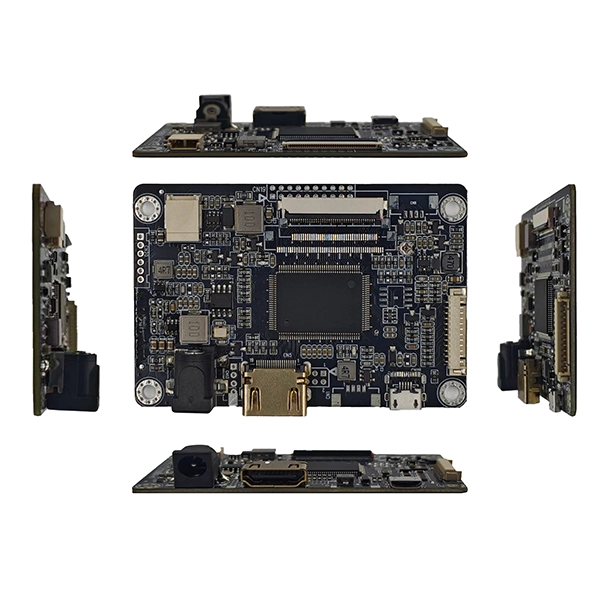

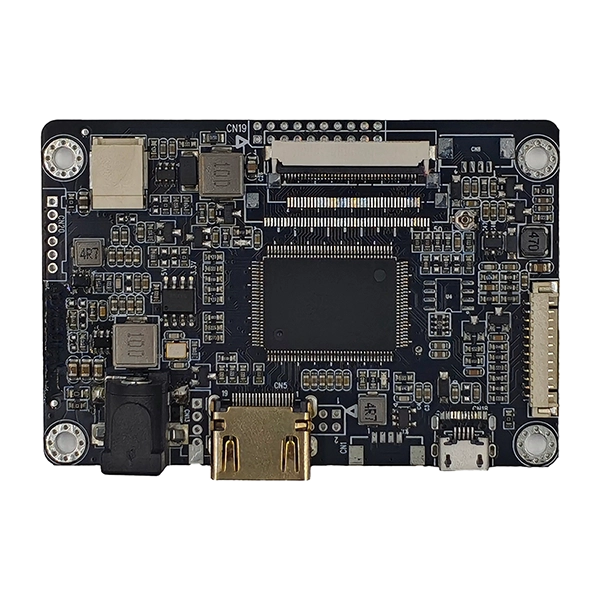

HDMI naar TTL-interface AD-bord

Productintroductie

Het selecteren van een displaycontroller voor industriële apparatuur vereist meer dan alleen het converteren van videosignalen. Stabiliteit op lange termijn, compatibiliteit met verschillende LCD-panelen, flexibel maatwerk en betrouwbare technische ondersteuning zijn even belangrijk. De SKY-TDMHDMI naar TTL-interface AD-bordis speciaal ontwikkeld voor OEM-fabrikanten die op zoek zijn naar een betrouwbare displaybesturingsoplossing voor industriële TFT LCD's.

Deze controller is ontworpen rond een industriële architectuur en zet standaard HDMI-signalen om in TTL/RGB-uitvoer, waardoor moderne embedded systemen een breed scala aan TFT LCD-panelen kunnen aansturen. Het bord ondersteunt verschillende TTL-interfaces, waaronder verschillende FPC-configuraties, instelbare paneelvoedingsspanningen, geïntegreerde LED-achtergrondverlichting en aanpasbare timingparameters, waardoor het geschikt is voor zowel standaard als aangepaste LCD-modules.

In tegenstelling tot controllerkaarten voor consumentendisplays is deze oplossing ontworpen voor continu gebruik in veeleisende industriële omgevingen. Stabiel energiebeheer, geoptimaliseerde signaalintegriteit en zorgvuldig ontworpen PCB-routering minimaliseren EMI en zorgen voor betrouwbare beeldoverdracht, zelfs in toepassingen met elektrische ruis.

Voor fabrikanten van apparatuur is ontwikkelingsflexibiliteit net zo belangrijk. SKY-TDM biedt firmware-aanpassing, weergaveparameterafstemming, kabelontwerp, connectoraanpassingen, OSD-aanpassing, logoconfiguratie en weergave-optimalisatie volgens de eisen van de klant. Of het nu gaat om de integratie van een 5-inch handterminal of een groter industrieel bedieningspaneel, ingenieurs kunnen het herontwerp van hardware beperken en tegelijkertijd de productontwikkeling versnellen.

Gesteund door de ervaring van SKY-TDM op het gebied van industriële LCD-oplossingen, ontvangen klanten uitgebreide technische ondersteuning, van paneelselectie tot en met productie, waardoor compatibiliteit, lange productlevenscycli en een stabiele levering voor industriële projecten worden gegarandeerd.

Kernconcurrentievoordelen

- Pure industriële stabiliteit:Geoptimaliseerd energiebeheer en anti-EMI-circuitontwerp zijn bestand tegen industriële omgevingsinterferentie en ondersteunen een 24/7 continue stabiele werking zonder schermvervorming of signaaluitval.

- Plug-and-Play HDMI-TTL-conversie:Overbrugt moderne HDMI-signaalbronnen en traditionele TTL/RGB TFT-schermen, compatibel met reguliere industriële besturingshosts, embedded systemen en pc-apparaten.

- Ontwerp met dubbele spanning en verstelbaar:Vrij schakelbare 3,3V/5V paneeluitgangsspanning, aanpasbaar aan verschillende TFT LCD-paneelspecificaties zonder extra adaptermodules.

- Geïntegreerd achtergrondverlichtingsstuurprogramma:Het ingebouwde professionele LED-achtergrondverlichtingsbesturingscircuit ondersteunt aanpassing van de helderheid, waardoor er geen externe backlight-aandrijfmodules nodig zijn en de systeembedrading wordt vereenvoudigd.

- Ultracompacte ingebedde lay-out:De geminiaturiseerde PCB-structuur is speciaal ontworpen voor ingebedde apparatuur met beperkte ruimte, waardoor het ruimtegebruik van klantbehuizingen wordt gemaximaliseerd.

- Volledige aanpassingsflexibiliteit:Ondersteunt gepersonaliseerde firmware-afstemming, aanpassing van het opstartlogo, aanpassing van het OSD-menu en kalibratie van weergaveparameters om aan exclusieve projectvereisten te voldoen.

Typische toepassingsscenario's

Dit AD-bord met HDMI-naar-TTL-interface wordt veel gebruikt in embedded display-scenario's in verschillende industrieën die compacte vormfactoren en hoge betrouwbaarheid vereisen. De belangrijkste toepassingsgebieden zijn onder meer:

- Compacte bedieningspanelen voor industriële HMI en PLC's

- Draagbare medische diagnose- en testinstrumenten

- Displaymodules voor gebouwautomatisering en beveiligingsbewaking

- Miniatuur slimme bedieningsapparaten en draagbare industriële terminals

Het is voornamelijk ontworpen voor kleinschalige apparatuur en dient als de perfecte HDMI-naar-TTL-weergaveoplossing.

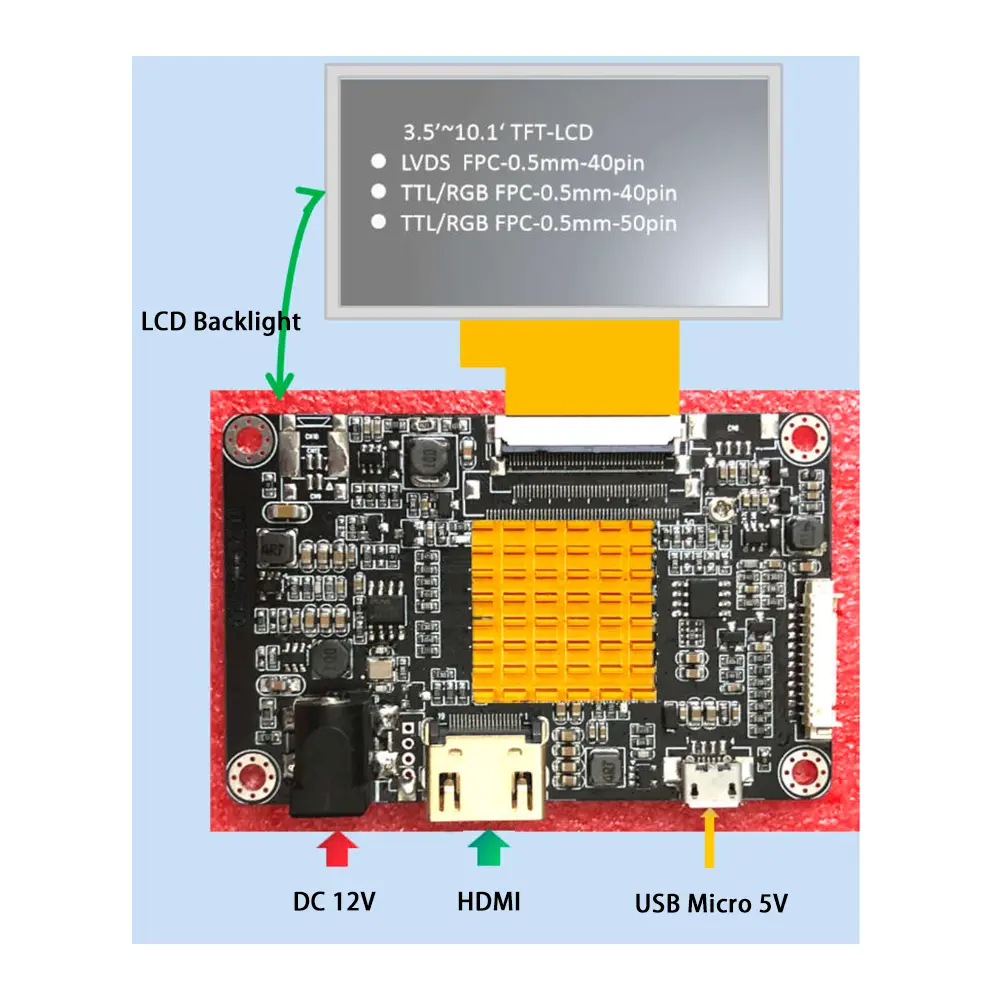

Belangrijkste technische kenmerken

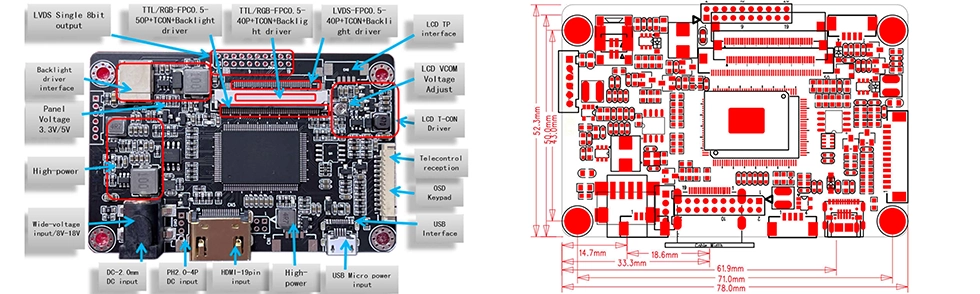

Afmetingen

FFC-0,5 mm-40-pins LVDS-interface

FFC-0,5 mm-50-pins RGB-interface

FFC-0.5mm-40pin RGB Interface

JST 2x10-pins LVDS-ingangsinterface

PH2.0mm-6PIN achtergrondverlichtingsinterface

Professionele OEM / ODM-aanpassingsdiensten

Wij bieden gerichte technische aanpassingen voor fabrikanten van industriële apparatuur om gepersonaliseerde uitdagingen op het gebied van display-integratie op te lossen, waarbij volledige procesaanpassing van hardware tot software wordt ondersteund:

- Aanpassing van weergaveparameters:Aangepaste LCD-timingparameters, aanpassing van de resolutie en optimalisatie van de framesnelheid van het display.

- Gepersonaliseerde UI-interface:Exclusieve opstartlogo's, opstartanimaties en aanpassingen aan het OSD-menu (On-Screen Display).

- Optimalisatie van stroom en achtergrondverlichting:Afstelling van de helderheidscurve van de achtergrondverlichting en optimalisatie van de inschakelsequentie.

- Interface- en kabelaanpassing:Aangepaste aanpassing voor TTL/RGB-signaalkabels en FPC-connectoren.

- Exclusieve branding en software:Printen van PCB-zeefdruklogo's, private label-verpakkingen en exclusieve firmware-ontwikkeling.

- Mechanische structuuraanpassing:Mechanische structuuraanpassing en aangepaste montagegatposities.

Veelgestelde vragen

Vraag 1: Welke LCD-panelen zijn compatibel met dit AD-bord met HDMI-naar-TTL-interface?

A: Het bord ondersteunt een breed scala aan TTL/RGB TFT LCD-panelen. Ons technische team kan de firmware configureren op basis van uw specifieke LCD-model.

Vraag 2: Kunt u de firmware voor ons display aanpassen?

EEN: Ja. We bieden op maat gemaakte firmwareservices, waaronder timingparameters, resolutie, opstartlogo's, weergaveoriëntatie en OSD-instellingen (On-Screen Display).

Vraag 3: Heeft dit controllerbord een ingebouwde driver voor achtergrondverlichting?

EEN: Ja. Het beschikt over een geïntegreerde LED-achtergrondverlichting, die de systeemintegratie aanzienlijk vereenvoudigt.

Vraag 4: Is dit AD-bord met HDMI-naar-TTL-interface geschikt voor industriële omgevingen?

EEN: Absoluut. Het is speciaal ontworpen voor langdurig industrieel gebruik, met stabiel energiebeheer en betrouwbare signaaloverdracht.

Vraag 5: Kan het bord zich aanpassen aan LCD's van aangepast formaat?

EEN: Ja. We ondersteunen firmware-aanpassing voor TFT LCD's van verschillende formaten en resoluties.

Vraag 6: Kunt u bijpassende LCD-kabels/linten leveren?

EEN: Ja. We kunnen klanten voorzien van HDMI-kabels, LVDS-kabels, FPC-linten en op maat gemaakte kabelbomen.

Vraag 7: Ondersteunt u OEM-merkdiensten?

EEN: Ja. We bieden private labeling, op maat gemaakte PCB-zeefdrukmarkeringen, aangepaste verpakkingen en exclusieve firmwarediensten.

Vraag 8: In welke industrieën wordt dit controllerbord doorgaans gebruikt?

A: Het wordt veel gebruikt in industriële automatisering, medische apparatuur, laboratoriuminstrumenten, transport, embedded systemen, kiosken en slimme besturingsapparaten.
