Industriële apparatuur vereist vaak verschillende video-interfaces, afhankelijk van het hardwareplatform van de klant. Traditionele LCD-controllerkaarten ondersteunen doorgaans slechts één paneelinterface, waardoor ingenieurs gedwongen worden de hardware opnieuw te ontwerpen of meerdere controllerkaarten aan te schaffen voor verschillende projecten.

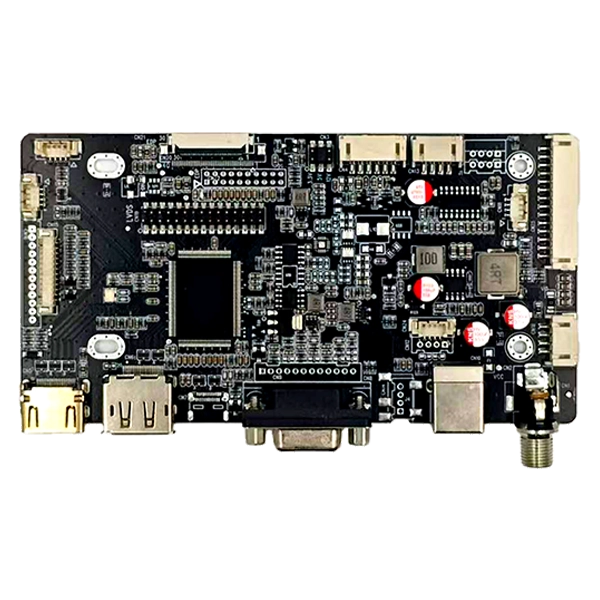

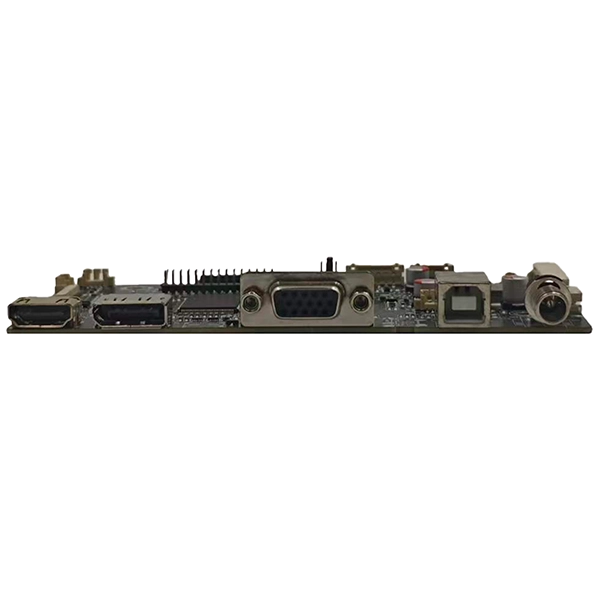

SKY-TDM'sHDMI en DP en VGA en Type C naar LVDS EDP-interface AD-kaartelimineert deze beperkingen door te integrerenHDMI, DisplayPort, VGA en USB Type-Cvideo-ingangen samen metLVDS en eDPdisplay-uitgangen op een enkele industriële printplaat.
Of u nu een nieuwe HMI ontwikkelt, verouderde apparatuur upgradet of een ingebed display in industriële machines integreert, één controllerkaart ondersteunt meerdere LCD-configuraties terwijl de engineeringtijd, voorraadkosten en productcomplexiteit worden verminderd.
Het bord is ontworpen voor industriële toepassingen op lange termijn en levert een stabiele beeldkwaliteit, flexibele voedingsopties en uitgebreide randapparatuurinterfaces voor fabrikanten van OEM-apparatuur en systeemintegrators.
Dit Interface AD Board integreert meerdere invoeropties en is volledig compatibel met de meest voorkomende videobronnen van vandaag:HDMI, DisplayPort (DP), VGA en USB Type-C (DP Alt-modus). Hierdoor kunnen klanten naadloos schakelen tussen verschillende hostplatforms zonder dat er extra converterkaarten nodig zijn.
Dit AD-bord met HDMI- en DP- en VGA- en Type C-naar-LVDS-EDP-interface is volledig compatibel met beide reguliere LCD-interfacestandaarden. Beschikbare weergave-uitvoeropties zijn onder meer tweekanaals 8-bits LVDS, 20-pins eDP, 30-pins eDP FPC en 40-pins eDP FPC. Het is bij uitstek geschikt voor een breed scala aan industriële TFT LCD-modules, van 7-inch schermen tot grootformaat displays.
In tegenstelling tot displayborden van consumentenkwaliteit is dit AD-bord met HDMI- en DP- en VGA- en Type-C-naar-LVDS-EDP-interface speciaal ontworpen voor hoogwaardige en veeleisende industriële toepassingen. De belangrijkste hardwarefuncties omvatten een brede DC-ingangsspanning (8V-25V), industrieel stroomontwerp met lage rimpel, verbeterde ESD-bescherming (elektrostatische ontlading) en het gebruik van componenten van industriële kwaliteit om een stabiele werking op de lange termijn te garanderen. Het is bijzonder geschikt voor complexe omgevingen zoals buitenomgevingen en omstandigheden met hoge temperaturen, waardoor een consistente weergavestabiliteit wordt gegarandeerd.
Dit AD-bord met HDMI- en DP- en VGA- en Type C-naar-LVDS-EDP-interface wordt veel gebruikt in industriële producten die in complexe omgevingen werken. Typische toepassingsscenario's zijn onder meer industriële HMI-terminals, open-frame aanraakmonitoren, CNC-machine-interfaces, medische diagnostische apparatuur en machine vision-systemen.
Elk displayproject is uniek. We bieden uitgebreide technische ondersteuningsdiensten, waaronder verificatie van de compatibiliteit van LCD-panelen, firmware-optimalisatie, EDID-aanpassing (Extended Display Identification Data), aanpassing van achtergrondverlichtingsparameters, aangepast LVDS- en eDP-kabelontwerp en printen van PCB-logo's. Of uw project nu een standaard controllerkaart of een volledig op maat gemaakte oplossing vereist, SKY-TDM levert professionele technische ondersteuning in elke fase van de productlevenscyclus.

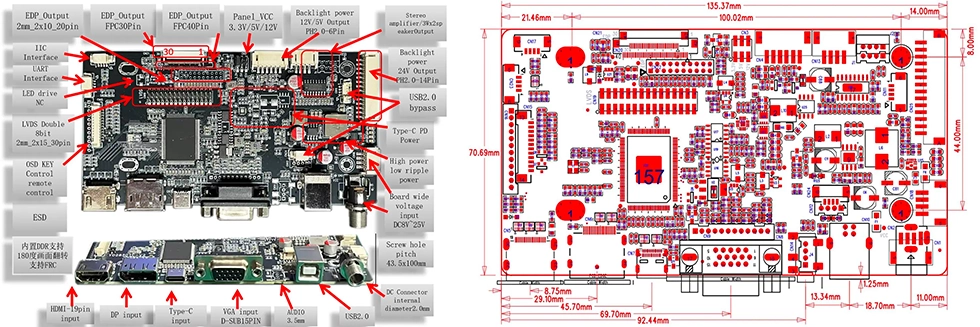

| Item | Specificatie |
| Video-ingang | HDMI, DisplayPort(DP), VGA, Type-C |
| Weergave-uitvoer | LVDS, eDP (20-pins/30-pins/40-pins) |
| Paneelspanning | 3,3V/5V/12V |
| Achtergrondverlichting | 5V/12V/24V |
| Audio | 3W x 2 versterker |
| Ingangsspanning | 8~28V |
| Bedrijfstemperatuur | -20°C tot 80°C |
| Pin | Signaal | Pin | Signaal |
| 1 | VCC(3,3/5/12V) | 2 | VCC(3,3/5/12V) |
| 3 | VCC(3,3/5/12V) | 4 | NC |
| 5 | GND | 6 | GND |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | GND | 14 | GND |
| 15 | TXOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | TXE0- | 20 | TXE0+ |
| 21 | TXE1- | 22 | TXE1+ |
| 23 | TXE2- | 24 | TXE2+ |
| 25 | GND | 26 | GND |
| 27 | TXECLK- | 28 | TXECLK+ |
| 29 | TXE3- | 30 | TXE3+ |
| Pin | Signaal | Pin | Signaal |
| 1 | NC | 2 | GND |
| 3 | eDP3N/3- | 4 | eDP3P/3+ |
| 5 | GND | 6 | eDP2N/2- |
| 7 | eDP2P/2+ | 8 | GND |
| 9 | eDP1N/1- | 10 | eDP1P/1+ |
| 11 | GND | 12 | eDP0N/0- |
| 13 | eDP0P/0+ | 14 | GND |
| 15 | AUX_P/+ | 16 | AUX_N/- |
| 17 | GND | 18 | VCC(3,3/5/12V) |
| 19 | VCC(3,3/5/12V) | 20 | VCC(3,3/5/12V) |
| 21 | VCC(3,3/5/12V) | 22 | NC |
| 23 | GND | 24 | GND |
| 25 | GND | 26 | GND |
| 27 | eDP_HPD | 28 | BK_GND |
| 29 | BK_GND | 30 | BK_GND |
| 31 | BK_GND | 32 | BK_GND |
| 33 | BK-PWM | 34 | BK_EN |
| 35 | NC | 36 | NC |
| 37 | BK_VCC | 38 | BK_VCC |
| 39 | BK_VCC | 40 | NC |
| Pin | Signaal | Pin | Signaal |
| 1 | NC | 2 | GND |
| 3 | eDP1N/1- | 4 | eDP1P/1+ |
| 5 | GND | 6 | eDP0N/0- |
| 7 | eDP0P/0+ | 8 | GND |
| 9 | AUX_P/+ | 10 | AUX_N/- |
| 11 | GND | 12 | VCC(3,3/5/12V) |
| 13 | VCC(3,3/5/12V) | 14 | NC |
| 15 | GND | 16 | GND |
| 17 | eDP_HPD | 18 | BK_GND |
| 19 | BK_GND | 20 | BK_GND |
| 21 | BK_GND | 22 | BK_EN |
| 23 | BK_PWM | 24 | NC |
| 25 | NC | 26 | BK_VCC |
| 27 | BK_VCC | 28 | BK_VCC |
| 29 | BK_VCC | 30 | NC |
| Pin | Signaal | Pin | Signaal |
| 1 | VCC(3,3/5/12V) | 2 | VCC(3,3/5/12V) |
| 3 | GND | 4 | GND |
| 5 | eDP0N/0- | 6 | eDP0P/0+ |
| 7 | eDP1N/1- | 8 | eDP1P/1+ |
| 9 | eDP2N/2- | 10 | eDP2P/2+ |
| 11 | eDP3N/3- | 12 | eDP3P/3+ |
| 13 | GND | 14 | GND |
| 15 | AUX_N/- | 16 | AUX_P/+ |
| 17 | GND | 18 | GND |
| 19 | NC/EDP_HPD | 20 | EDP_HPD |
| Pin | Signaal |
| 1 | GND |
| 2 | GND |
| 3 | PWM/Vadj |
| 4 | AAN/UIT |
| 5 | +12V/5V |
| 6 | +12V/5V |
Het hardwareaanbod vormt slechts de basis; service is de garantie voor succes op de lange termijn. SKY-TDM streeft ernaar de lancering van uw project te versnellen en uw supply chain-uitdagingen volledig op te lossen. Wij bieden de volgende kernondersteuning:
- Lange productlevenscyclus:Stabiele en betrouwbare massaproductiemogelijkheden.
- Uitgebreide technische ondersteuning:Hulp bij het testen van LCD-compatibiliteit en op maat gemaakte signaalkabels.
- Flexibel productiemodel:Lage MOQ (minimale bestelhoeveelheid) en snelle technische reactie.
- Alles-in-één displayoplossingen:Touchscreens en LCD-panelen worden als een op elkaar afgestemde set geleverd om aan uiteenlopende behoeften te voldoen.
EEN: Ja. Het is compatibel met industriële TFT LCD-panelen met LVDS- of eDP-interfaces. We kunnen de juiste connectoren en firmware aanbevelen op basis van uw specifieke paneelmodel.
A: Het bord ondersteuntHDMI, DisplayPort, VGA en USB Type-C(met DP Alt Mode), waardoor een brede compatibiliteit met verschillende industriële computers en embedded systemen wordt gegarandeerd.
EEN: Ja. We bieden uitgebreide firmware-aanpassingsdiensten, waaronder timingaanpassingen, EDID-configuratie (Extended Display Identification Data), aanpassing van het opstartlogo en optimalisatie van paneelparameters.
A: De controllerkaart ondersteunt een breed DC-ingangsbereik van8V tot 25V, waardoor hij perfect compatibel is met zowel 12V als 24V industriële voedingssystemen.
EEN: Ja. Wij produceren op maat gemaakte LVDS-kabels, eDP FPC-kabels, achtergrondverlichtingskabels en stroomkabelbomen om plug-and-play-integratie voor onze klanten te garanderen.
EEN: Ja. We ondersteunen het afdrukken van PCB-zeefdruklogo's, het aanpassen van firmware, connectormodificaties, kabelassemblages en complete ODM-ontwikkelingsdiensten.
A: LVDS-uitvoer ondersteunt maximaal1920×1080 @ 60Hz(tweekanaals 8-bit). eDP-uitvoer ondersteunt maximaal3840×2160 @ 60Hz(4K UHD), afhankelijk van de paneelspecificaties en kabelkwaliteit. Voor 4K-toepassingen adviseren wij het gebruik van de eDP-interface voor optimale bandbreedte.
EEN: Ja. Het bord ondersteunt 180° beeldrotatie via firmwareconfiguratie. Voor rotatie van 90°/270° (portretmodus) kunnen we de firmware aanpassen op basis van uw paneel- en toepassingsvereisten. Geef bij het plaatsen van een bestelling uw oriëntatievereiste aan.
Op zoek naar een betrouwbareHDMI en DP en VGA en Type C naar LVDS EDP-interface AD-kaartvoor uw volgende embedded display-project?
Om de meest geschikte oplossing aan te bevelen, verzoeken wij u bij het indienen van een aanvraag de volgende informatie te verstrekken:
- Modelnummer van het LCD-paneel
- Vereiste video-invoerinterface (HDMI, DP, VGA of USB Type-C)
- Ingangsspanning
- Achtergrondverlichtingsvereisten
- Geschatte jaarlijkse hoeveelheid
- OEM- of firmware-aanpassingsvereisten
Ons technische team zal uw specificaties beoordelen en binnen 24 kantooruren een compatibele oplossing, technische aanbevelingen en een offerte verstrekken.
