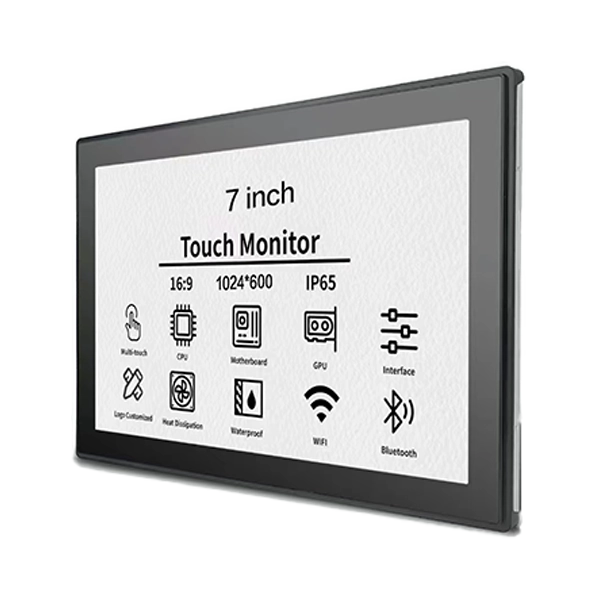

SKY-TDMbiedt de7-inch open frame touchscreen-monitorvoor smart home-bedieningspanelen, video-intercoms voor gebouwen, toegangscontroleterminals en ingebedde apparatuur. Deze compacte monitor combineert een IPS-scherm van industriële kwaliteit met responsieve PCAP multi-touch en flexibele montageopties en helpt fabrikanten van apparatuur intuïtieve interfaces te creëren die zijn afgestemd op hun producten.
Een 7-inch open-frame touchscreen-monitor biedt een praktische balans tussen compacte afmetingen, interactieve functionaliteit en flexibele apparatuurintegratie. In tegenstelling tot conventionele desktopmonitors is de open-frameconstructie ontworpen voor installatie in op maat gemaakte behuizingen, wandpanelen, kiosken en ingebedde systemen. Belangrijke selectiefactoren zijn onder meer schermresolutie, helderheid, aanraakgevoeligheid, verbindingsinterfaces, montageafmetingen en bedrijfsomstandigheden. SKY-TDM ondersteunt aanpassingsopties zoals displays met hoge helderheid, dekglasbehandelingen, optische verbindingen, mechanische aanpassingen en interface-aanpassingen, waardoor OEM's displayoplossingen kunnen ontwikkelen die passen bij hun toepassingsvereisten.
Een 7-inch open-frame touchscreen-monitor is een compact interactief scherm dat is ontworpen om in apparatuur te worden geïntegreerd en niet als zelfstandig desktopscherm te worden gebruikt. Het combineert doorgaans een LCD-paneel, aanraaksensor, controllerelektronica en een montagestructuur waarmee fabrikanten van apparatuur het display achter een aangepast frontpaneel kunnen installeren.
Het open frame-ontwerp geeft OEM-ingenieurs meer controle over het uiterlijk, de montageopstelling en de algemene afmetingen van het eindproduct. In plaats van een complete consumentenmonitorbehuizing te huisvesten, kunnen ontwerpers het display rechtstreeks in een aan de muur gemonteerde besturingseenheid, toegangsterminal of machinebehuizing integreren.
Het model van SKY-TDM combineert een IPS LCD-paneel van industriële kwaliteit met geprojecteerde capacitieve (PCAP) multi-touch-technologie. Standaard HDMI-video-ingang en USB-aanraakconnectiviteit vereenvoudigen de integratie met compatibele hostsystemen, terwijl de metalen open-frame structuur ingebedde installatie ondersteunt.
Voor fabrikanten die smart home-interfaces of gebouwautomatiseringsapparatuur ontwikkelen, is het resultaat een compact displayplatform dat kan worden aangepast aan verschillende behuizingsontwerpen en vereisten voor gebruikersinteractie.
Lees meer over de 7-inch open-frame touchscreenmonitor en de beschikbare configuratieopties.
Een IPS LCD-paneel biedt brede kijkhoeken, waardoor gebruikers informatie kunnen lezen vanuit verschillende posities rond een aan de muur gemonteerde terminal of controlestation. Dit is vooral handig in gedeelde ruimtes waar gebruikers niet altijd rechtstreeks naar het scherm kijken.
Afhankelijk van de geselecteerde configuratie kunnen weergaveresolutie, helderheid, contrast en oppervlaktebehandeling worden afgestemd op de visuele vereisten van de toepassing.
Geprojecteerde capacitieve aanraaktechnologie ondersteunt intuïtieve interactie, inclusief tikken, vegen en andere ondersteunde multi-touch-bewegingen. Het is geschikt voor grafische interfaces waarmee gebruikers door menu's kunnen navigeren, instellingen kunnen aanpassen en aangesloten apparaten kunnen beheren.
Voor gespecialiseerde projecten kunnen de aanraakprestaties worden aangepast aan vereisten zoals handschoenbediening, watergerelateerde aanraakomstandigheden of dikker afdekglas. Deze functies moeten worden gespecificeerd en gevalideerd voor de beoogde gebruiksomgeving.
Dankzij de open framestructuur past de monitor in op maat gemaakte apparatuurbehuizingen zonder de omvang van een conventionele externe monitorbehuizing. Gereserveerde montagegaten en aanpasbare mechanische functies kunnen fabrikanten helpen het display uit te lijnen met hun behuizingsontwerpen.
SKY-TDM beschrijft dit product als geschikt voor 24/7 gebruik in embedded toepassingen. De werkelijke betrouwbaarheid van de implementatie hangt af van het volledige systeemontwerp, inclusief ventilatie, stroomkwaliteit, temperatuur, montage en gebruiksomstandigheden.
Voor geschikte hosthardware- en softwareconfiguraties kan de monitor worden geïntegreerd met Windows-, Linux-, Android- en Raspberry Pi-gebaseerde systemen. Controleer de video-uitvoer, aanraakinvoer en compatibiliteit van stuurprogramma's voordat u het ontwerp voltooit.
Het kleine schermformaat en de ingebouwde constructie maken deze monitor bijzonder nuttig wanneer apparatuur een interactieve interface nodig heeft, maar beperkte installatieruimte heeft.
Een smart home-systeemintegrator heeft bijvoorbeeld mogelijk een zeven-inch display nodig dat in een vooraf gedefinieerde wandbehuizing past en de hele dag toegankelijk blijft. Een op maat gemaakte open-frame monitor kan de montagegaten, kabelposities en het aanraakoppervlak uitlijnen met de behuizing, waardoor de noodzaak om het gehele bedieningspaneel opnieuw te ontwerpen wordt verminderd.
Bij het evalueren van een toepassing moeten ingenieurs ook rekening houden met de kijkafstand, het omgevingslicht, de gebruikerstoegang, de verwachte bedrijfsuren en de milieubescherming die de voltooide behuizing biedt.
Touch-technologie heeft een directe invloed op de bruikbaarheid, software-interactie en geschiktheid voor de werkomgeving. PCAP- en resistive touch-technologieën voldoen aan verschillende eisen, dus de beslissing moet gebaseerd zijn op de manier waarop gebruikers de apparatuur zullen bedienen.
| Vergelijkingsfactor | PCAP-aanraking | Resistieve aanraking |
|---|---|---|
| Interactie | Ondersteunt multi-touch- en gebarengebaseerde interfaces indien dienovereenkomstig geconfigureerd | Over het algemeen geschikt voor eenvoudige point-and-select-interactie |
| Aanraakinvoer | Reageert op veranderingen in capaciteit | Reageert op druk die op het aanraakoppervlak wordt uitgeoefend |
| Gebruikerservaring | Vergelijkbaar met moderne smartphones en tablets | Praktisch voor eenvoudige, gecontroleerde invoertaken |
| Handschoen bediening | Vereist compatibele aanrakingsafstemming en geschikte handschoenen | Kan vele handschoen- en stylustoepassingen ondersteunen, afhankelijk van het ontwerp |
| Typische toepassingen | Smart home-panelen, intercoms en interactieve terminals | Geselecteerde industriële besturingssystemen en gespecialiseerde invoerapparaten |
Voor een moderne smarthome-interface met swipe-navigatie en multi-touchbediening is PCAP vaak een geschikt startpunt. Voor apparatuur die met bepaalde handschoenen of stylussen wordt bediend, kan op druk gebaseerde resistieve aanraking de moeite waard zijn om te evalueren.
Geen van beide technologieën is universeel superieur. De beste keuze hangt af van de gebruikersinterface, het afdekglas, de gebruiksomgeving en het vereiste aanraakgedrag. Bekijk de touchpanel- en displayoplossingen van SKY-TDM wanneer u de beschikbare integratieopties vergelijkt.
De schermgrootte alleen bepaalt niet of een monitor in een embedded systeem past. Kopers moeten samen de optische, elektrische, mechanische en omgevingsspecificaties doornemen.
| Specificatie | Gepubliceerde productinformatie | Waarom het ertoe doet |
|---|---|---|
| Schermgrootte | 7 inch | Bepaalt de weergavecategorie en de beschikbare interfaceruimte. |
| Weergavetechnologie | Industrieel IPS LCD-scherm | Ondersteunt groothoekweergave voor vaste installaties. |
| Oplossing | Bevestig de bestelde configuratie | Heeft invloed op de helderheid van tekst, pictogrammen en interface-indeling. |
| Touch-technologie | PCAP-multitouch | Ondersteunt responsieve interactieve interfaces. |
| Video-interface | HDMI | Verbindt het beeldscherm met compatibele hostapparatuur. |
| Aanraakinterface | USB | Brengt aanraakinvoer over naar het hostsysteem. |
| Voeding | Bevestig de vereisten van het geselecteerde model | Garandeert elektrische compatibiliteit met de apparatuur. |
| Montage | Open-frame ingebedde installatie | Bepaalt behuizingsuitsparingen en mechanische bevestiging. |
| Maatwerk | Helderheid, glasbehandeling, verlijming en mechanische opties | Helpt de monitor aan te passen aan projectspecifieke vereisten. |
Vraag vóór het bestellen de meest recente technische fiche en mechanische tekening aan. Bevestig het actieve weergavegebied, de algemene afmetingen, de posities van de montagegaten, de kabelafstand, de stroomconnector en de vereisten voor de hostinterface.
De helderheid moet ook overeenkomen met de installatieomgeving. Een standaard bedieningspaneel voor binnenshuis heeft mogelijk niet dezelfde helderheid nodig als een display dat in de buurt van een helder raam is geplaatst. SKY-TDM somt aanpassingsopties met hoge helderheid op tot 1000 nits voor geschikte configuraties; de uiteindelijke waarde moet worden bevestigd voor het geselecteerde model.
OEM-apparatuur heeft zelden identieke behuizingsafmetingen of operationele vereisten. Aanpassing helpt het scherm uit te lijnen met het volledige product in plaats van ingenieurs te dwingen de omliggende componenten rond een standaardmonitor opnieuw te ontwerpen.
SKY-TDM biedt aanpassingsopties, waaronder:
Optische verbinding, aanraakafstemming en milieubescherming mogen niet als onderling verwisselbare functies worden behandeld. Bonding kan bijvoorbeeld de optische prestaties verbeteren en de ruimte helpen verkleinen waarin stof of vocht zich kan ophopen, maar het zorgt niet automatisch voor een bepaalde IP-classificatie of maakt het volledige apparaat waterdicht.
Voor projectteams is de meest efficiënte aanpak het definiëren van de mechanische tekening, interfacevereisten, doelhelderheid, aanraakgedrag en bedrijfsomstandigheden voordat een aangepast monster wordt aangevraagd.
Een gestructureerde evaluatie helpt compatibiliteitsproblemen tijdens prototyping en massaproductie te voorkomen. Gebruik de volgende checklist bij het vergelijken van leveranciers en configuraties.
Deze stappen zijn vooral belangrijk voor producten die in meerdere productieruns worden vervaardigd. Vroegtijdige validatie kan het herwerken van behuizingen, integratievertragingen en vermijdbare wijzigingen nadat de productie is gestart, verminderen.
Het voornaamste voordeel is de compacte, interactieve integratie. Dankzij de open frameconstructie kunnen fabrikanten het display in op maat gemaakte apparatuurbehuizingen inbedden, terwijl de aanraakfunctionaliteit directe gebruikersbediening biedt zonder dat een apart toetsenbord of muis nodig is.
Ja. Beschikbare aanpassingsopties omvatten mechanische afmetingen, posities van montagegaten, kabelarrangementen, afdekglas en geselecteerde interfacefuncties. Deel de behuizingstekening en installatievereisten om de haalbaarheid te bevestigen.
SKY-TDM specificeert de monitor voor continu gebruik in geschikte ingebedde toepassingen. De werkelijke levensduur en betrouwbaarheid zijn afhankelijk van de uiteindelijke configuratie, omgevingstemperatuur, stroomvoorziening, ventilatie en bedrijfsomstandigheden. Bevestig de vereiste validatiecriteria vóór de implementatie.
De productinformatie identificeert HDMI-video-ingang en USB-aanraakconnectiviteit als standaardinterfaces. Andere interfaceconfiguraties zijn mogelijk beschikbaar via maatwerk. Controleer de compatibiliteit met de beoogde hosthardware voordat u bestelt.
Er is aanpassing van de helderheid mogelijk, met opties voor hoge helderheid tot 1000 nits voor geschikte configuraties. Optische binding en geschikte oppervlaktebehandelingen kunnen ook de leesbaarheid helpen verbeteren. De werkelijke prestaties zijn afhankelijk van de installatie, reflecties en omgevingsverlichting.
SKY-TDM identificeert Windows-, Linux- en Android-compatibiliteit, waarbij op Raspberry Pi gebaseerde systemen ook worden ondersteund in geschikte configuraties. Controleer de video-uitvoer van de host, USB-aanraakondersteuning, stuurprogramma's en softwarevereisten tijdens integratietests.
Geef de vereiste hoeveelheid, toepassing, resolutie, helderheid, aanraaktechnologie, interfacevereisten, montagetekening, gebruiksomgeving en eventuele aanpassingsbehoeften op. Deze details helpen de leverancier een geschikte configuratie aan te bevelen en de productievereisten te evalueren.
Een 7-inch open-frame touchscreen-monitor is een praktische keuze voor apparatuurfabrikanten die behoefte hebben aan een compact interactief display met flexibele mechanische integratie. De geschiktheid ervan hangt van meer af dan de schermgrootte: resolutie, helderheid, aanraaktechnologie, montageafmetingen, interfaces en bedrijfsomstandigheden moeten allemaal overeenkomen met het eindproduct.
Met IPS-weergavetechnologie, PCAP multi-touch, HDMI-video-ingang, USB-aanraakconnectiviteit en aanpassingsopties kan de oplossing van SKY-TDM slimme huisbedieningspanelen, intercoms voor gebouwen, toegangsterminals en andere ingebedde toepassingen ondersteunen. Een zorgvuldige beoordeling van de specificaties en het testen van monsters blijven essentieel voor het bereiken van een betrouwbare integratie.
Plant u een nieuwe smart home-terminal, intercomsysteem of industriële besturingsinterface?Ontdek de 7-inch open-frame touchscreen-monitor enneem contact met ons opom uw displayspecificaties, mechanische tekeningen, OEM-aanpassingsvereisten en projectplanning te bespreken. SKY-TDM kan u helpen bij het evalueren van een geschikte displayconfiguratie voor uw volgende productontwikkelingsproject.
