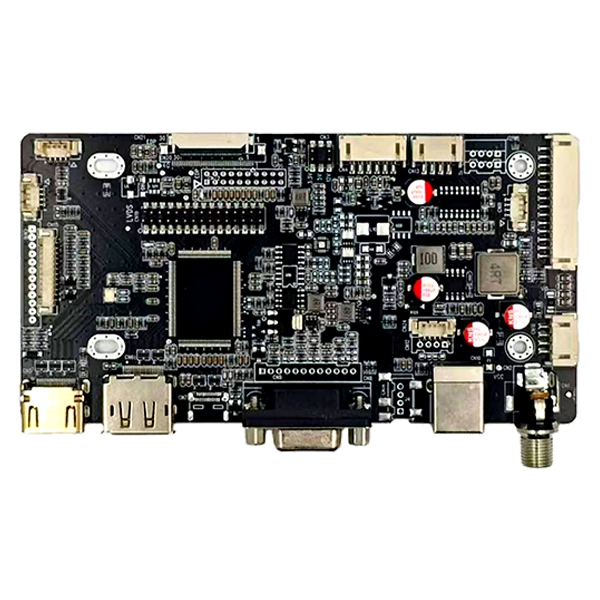

Hoe kunnen een HDMI en DP en VGA en Type C naar LVDS EDP-interface AD-bord de integratie van industriële beeldschermen vereenvoudigen

SKY-TDMontwikkelt deHDMI en DP en VGA en Type C naar LVDS EDP-interface AD-kaartom OEM's, systeemintegrators en fabrikanten van industriële apparatuur te helpen meerdere videobronnen aan te sluiten op LVDS- of eDP LCD-panelen via één flexibele displaycontroller. Door HDMI-, DisplayPort-, VGA- en USB Type-C-ingangen te combineren met meerdere LCD-uitgangsconfiguraties, kan het bord de hardwarecomplexiteit verminderen en tegelijkertijd veeleisende ingebedde beeldschermtoepassingen ondersteunen.

Moderne industriële weergavesystemen moeten vaak werken met verschillende hostcomputers, grafische interfaces en LCD-panelen. Het gebruik van een aparte controller voor elke interface kan het engineeringwerk, de inventarisvereisten en de integratietijd vergroten. Een LCD-driverboard met meerdere interfaces biedt een meer praktische aanpak door verschillende video-ingangen en display-uitgangen te combineren binnen één industriële printplaat.

De HDMI-, DP-, VGA- en Type-C-interfaceconfiguratie ondersteunt een breed scala aan hostplatforms, terwijl LVDS- en eDP-uitgangen de controller geschikt maken voor verschillende TFT LCD-architecturen. Het bord ondersteunt configureerbare paneelspanning, achtergrondverlichting, industriële bedrijfstemperaturen en OEM/ODM-engineeringdiensten, waardoor het geschikt is voor industriële HMI's, CNC-apparatuur, medische apparatuur, kiosken, machine vision-systemen en ingebedde displays.

Inhoudsopgave

Waarom hebben industriële beeldschermen meerdere video-interfaces nodig?

Hoe verbindt de controllerkaart verschillende displayinterfaces?

Wat zijn de belangrijkste kenmerken van het Interface AD-bord?

Wat zijn de belangrijkste technische specificaties?

Waar kan deze displaycontroller worden gebruikt?

Hoe verbetert OEM- en ODM-ondersteuning de display-integratie?

Hoe moeten ingenieurs de juiste displaycontroller selecteren?

Veelgestelde vragen

Laatste afhaalmaaltijd

Waarom hebben industriële beeldschermen meerdere video-interfaces nodig?

Industriële displayprojecten volgen zelden één hardware-architectuur. De ene machine gebruikt mogelijk een industriële computer met DisplayPort, de andere vertrouwt op HDMI, terwijl oudere apparatuur mogelijk nog steeds VGA gebruikt. Aan de beeldschermzijde kan de LCD-module LVDS of eDP gebruiken, afhankelijk van de generatie, resolutie, grootte en ontwerp.

Dit creëert een gemeenschappelijke technische uitdaging: de videobron en het LCD-paneel gebruiken niet noodzakelijkerwijs dezelfde interfacestandaard. Zonder een flexibele controller hebben ingenieurs mogelijk verschillende conversiekaarten nodig voor verschillende projecten.

Een displaycontroller met meerdere ingangen kan deze architectuur vereenvoudigen door ondersteuning van:

• HDMI-videobronnen voor gangbare digitale hostsystemen.
• DisplayPort voor moderne industriële computers en embedded platforms.
• VGA voor oudere computers en apparatuurupgrades.
• USB Type-C met DP Alt Mode voor compatibele compacte computerplatforms.
• LVDS-uitgangen voor compatibele industriële TFT LCD-panelen.
• eDP-uitgangen voor nieuwere krachtige LCD-architecturen.

Voor OEM-projecten kan deze flexibiliteit de noodzaak helpen verminderen om de display-elektronica opnieuw te ontwerpen wanneer het hostplatform verandert.

Hoe verbindt de controllerkaart verschillende displayinterfaces?

De fundamentele rol van een LCD-driver of AD-bord is het ontvangen van video-informatie van een hostapparaat, het verwerken van het signaal en het leveren van een geschikt weergavesignaal aan het geselecteerde LCD-paneel. De interface aan de hostzijde en de interface aan de paneelzijde hoeven niet identiek te zijn.

In deze configuratie functioneren HDMI, DP, VGA en Type-C als video-invoeropties. De controller verwerkt deze signalen en levert LVDS- of eDP-uitvoer volgens de aangesloten paneelarchitectuur.

Het bord ondersteunt tweekanaals 8-bits LVDS en verschillende eDP-configuraties, waaronder 20-pins, 30-pins en 40-pins FPC-opties. Dit maakt paneelcompatibiliteit een belangrijk onderdeel van systeemintegratie. Ingenieurs moeten vóór productie het LCD-model, de resolutie, het interfacetype, de pindefinitie, de paneelspanning, de achtergrondverlichtingsvereisten en de firmwareconfiguratie verifiëren.

Een systeemintegrator die een oudere op VGA gebaseerde industriële machine upgradet, kan bijvoorbeeld mogelijk de bestaande LCD-architectuur behouden terwijl hij een controller gebruikt die VGA-invoer accepteert. Omgekeerd kan een nieuw ingebed systeem HDMI-, DP- of compatibele Type-C-ingang gebruiken terwijl het een eDP-paneel aanstuurt.

Wat zijn de belangrijkste kenmerken van het Interface AD-bord?

1. Meerdere video-invoeropties

Het bord combineert HDMI-, DisplayPort-, VGA- en USB Type-C-video-ingangen. Deze multi-interface-architectuur geeft apparatuurontwikkelaars meer vrijheid bij het selecteren van industriële computers, embedded boards en hostapparaten.

2. LVDS- en eDP-schermcompatibiliteit

Door zowel LVDS als eDP te ondersteunen, is de controller geschikt voor verschillende generaties TFT LCD-technologie. De beschikbare configuraties omvatten tweekanaals 8-bit LVDS en 20-pins, 30-pins en 40-pins eDP-interfaces.

3. Flexibele stroomconfiguratie

De controller ondersteunt paneelspanningsopties van 3,3 V, 5 V en 12 V. Uitvoeropties voor achtergrondverlichting zijn onder meer 5V, 12V en 24V. Deze flexibiliteit is handig bij het integreren van LCD-modules met verschillende elektrische vereisten.

4. Industrieel operationeel vermogen

Het gespecificeerde bereik voor de bedrijfstemperatuur is -20°C tot 80°C. Het ontwerp omvat ook componenten van industriële kwaliteit, een stroomontwerp met lage rimpelspanning en verbeterde ESD-bescherming voor veeleisende apparatuuromgevingen.

5. Beeldverwerking en uitbreidingsfuncties

De productinformatie specificeert het ingebouwde DDR-geheugen, FRC-verwerking en 180° beeldrotatie. Deze functies kunnen waardevol zijn in embedded displays waarbij de beeldoriëntatie en displayverwerking moeten worden aangepast aan de fysieke installatie.

Wat zijn de belangrijkste technische specificaties?

De volgende tabel geeft een overzicht van de belangrijkste specificaties die beschikbaar zijn voor deze displaycontroller met meerdere interfaces:

Omdat LCD-panelen verschillende pindefinities kunnen hebben, zelfs als ze dezelfde algemene interfacestandaard gebruiken, moeten ingenieurs de specificaties als uitgangspunt voor compatibiliteitscontrole beschouwen in plaats van aan te nemen dat elk paneel direct uitwisselbaar is.

Waar kan deze displaycontroller worden gebruikt?

De combinatie van meerdere video-ingangen en LVDS/eDP-uitgangen maakt dit type controller geschikt voor een breed scala aan industriële en embedded display-toepassingen.

Industriële HMI-terminals

Mens-machine-interfaces moeten vaak continu werken terwijl industriële computers op TFT LCD-schermen worden aangesloten. Flexibele video-invoeropties vereenvoudigen de selectie van hardwareplatforms en apparatuurupgrades.

CNC-machine-interfaces

CNC-systemen kunnen verschillende generaties computerhardware gebruiken. Een multi-interfacecontroller kan helpen bij het aansluiten van oudere of moderne videobronnen op geschikte LCD-panelen.

Medische apparatuurdisplays

Medische diagnostische en laboratoriumapparatuur kan een stabiele weergave en zorgvuldig op elkaar afgestemde LCD-configuraties vereisen. Paneelcompatibiliteitstesten en aangepaste weergaveparameters kunnen daarom belangrijk zijn tijdens de integratie.

Machine vision-systemen

Machine vision-apparatuur combineert gewoonlijk industriële computers, camera's, verwerkingseenheden en operatordisplays. Flexibele video-interfaces zorgen ervoor dat het weergavesubsysteem geschikt is voor verschillende hostconfiguraties.

Open-frame monitoren en kiosken

Zelfbedieningsterminals, kiosken en open-frame monitoren kunnen verschillende LCD-formaten en hostplatforms gebruiken. Een configureerbare controller kan fabrikanten helpen een deel van hun displayarchitectuur voor productvarianten te standaardiseren.

Hoe verbetert OEM- en ODM-ondersteuning de display-integratie?

Bij het kiezen van een LCD-driverboard gaat het niet alleen om het connectortype. Succesvolle integratie hangt af van het matchen van de controller met het exacte LCD-paneel en de systeemarchitectuur.

Voor OEM- en ODM-projecten kan de technische ondersteuning het volgende omvatten:

• Verificatie van compatibiliteit met LCD-schermen.
• Firmware-optimalisatie en aanpassing.
• EDID-wijziging.
• Afstemming van achtergrondverlichtingsparameters.
• Aangepast LVDS- en eDP-kabelontwerp.
• PCB-logo afdrukken voor aangepaste apparatuur.
• Afstemming van paneelspanning en achtergrondverlichting.

Deze diensten kunnen vooral waardevol zijn wanneer een klant een op maat gemaakt beeldscherm nodig heeft in plaats van een generieke controllerkaart. In plaats van het LCD-scherm, het driverboard, de kabel en de achtergrondverlichting als onafhankelijke componenten te behandelen, kan het complete displaysysteem worden geëvalueerd als een geïntegreerde oplossing.

Voor een op maat gemaakt project moeten kopers vóór de technische evaluatie het LCD-modelnummer, de vereiste video-ingang, het ingangsvermogen, de achtergrondverlichtingsvereisten, de geschatte jaarlijkse hoeveelheid en eventuele firmware- of OEM-vereisten voorbereiden.

Hoe moeten ingenieurs de juiste displaycontroller selecteren?

Voordat ingenieurs een controllerkaart kopen, moeten ze verschillende technische parameters verifiëren, in plaats van een bord uitsluitend op basis van het uiterlijk van de externe connector te selecteren.

1. Bevestig de LCD-interface.Bepaal of het paneel LVDS of eDP gebruikt en identificeer de exacte connector- en pinconfiguratie.
2. Controleer de paneelspanning.Controleer of het LCD-scherm 3,3 V, 5 V of 12 V nodig heeft.
3. Controleer de achtergrondverlichting.Bevestig de vereiste achtergrondverlichtingsspanning, het inschakelsignaal en de PWM-vereisten.
4. Controleer de videobron.Bepaal of de host HDMI, DP, VGA of compatibele Type-C DP Alt Mode gebruikt.
5. Bevestig de oplossing en timing.De controllerfirmware moet compatibel zijn met de weergaveparameters van het doelpaneel.
6. Evalueer de werkomgeving.Bij industriële apparatuur moet rekening worden gehouden met temperatuur, ESD, stroomstabiliteit en continue bedrijfsvereisten.
7. Bespreek maatwerkvereisten.Voor OEM-productie moeten kabelconfiguratie, firmware, PCB-markering en paneelmatching worden bevestigd vóór massaproductie.

Deze checklist helpt compatibiliteitsproblemen tijdens het testen van prototypes en productie-implementatie te verminderen.

Veelgestelde vragen

Vraag 1: Ondersteunt het bord zowel LVDS- als eDP LCD-panelen?

Ja. De controller is ontworpen om zowel LVDS- als eDP TFT LCD-panelen te ondersteunen. De beschikbare configuraties omvatten tweekanaals 8-bit LVDS- en eDP-opties met 20-pins, 30-pins en 40-pins FPC-interfaces.

Vraag 2: Welke video-ingangen worden ondersteund?

Het bord ondersteunt HDMI-, DisplayPort-, VGA- en USB Type-C-video-invoer. Type-C-videowerking is afhankelijk van het hostapparaat dat de juiste DisplayPort Alt Mode-functionaliteit ondersteunt.

Vraag 3: Welke paneelspanningen zijn beschikbaar?

De opgegeven paneelspanningsopties zijn 3,3 V, 5 V en 12 V. De juiste instelling moet worden geselecteerd volgens de specificatie van het doel-LCD-paneel.

Vraag 4: Kan de controller worden aangepast voor een OEM-project?

Ja. Ondersteuning voor maatwerk kan bestaan ​​uit verificatie van LCD-compatibiliteit, firmware-optimalisatie, EDID-aanpassing, afstemming van achtergrondverlichtingsparameters, aangepaste LVDS/eDP-kabels en printen van PCB-logo's.

Vraag 5: Welke informatie moet worden verstrekt voordat een offerte wordt aangevraagd?

Het wordt aanbevolen om het LCD-paneelmodel, de gewenste video-ingang, ingangsspanning, achtergrondverlichtingsvereisten, verwachte jaarlijkse hoeveelheid en eventuele OEM- of firmware-aanpassingsvereisten op te geven. Dankzij deze details kan het technische team de compatibiliteit nauwkeuriger beoordelen.

Laatste afhaalmaaltijd

Een flexibele displaycontroller met meerdere interfaces kan de verbinding tussen moderne en oudere videobronnen en verschillende generaties industriële TFT LCD-panelen vereenvoudigen. Met HDMI-, DisplayPort-, VGA- en Type-C-ingangen gecombineerd met LVDS- en eDP-uitgangen kan de oplossing een breed scala aan industriële HMI-, CNC-, medische, kiosk-, transport- en embedded display-toepassingen ondersteunen. Het configureerbare paneelvermogen, de achtergrondverlichtingsopties, het industriële temperatuurbereik en de OEM/ODM-engineeringdiensten ondersteunen op maat gemaakte displayprojecten verder.

Als u een industrieel display ontwikkelt, een bestaand LCD-systeem upgradet of op zoek bent naar een betrouwbare controlleroplossing voor OEM-productie, geef dan uw LCD-model en interfacevereisten door aan SKY-TDM.Neem contact met ons opmet uw paneelspecificaties, toepassingsvereisten en verwachte hoeveelheid om compatibiliteit, aanpassingsopties en een geschikte displaycontroller-oplossing voor uw project te bespreken.
