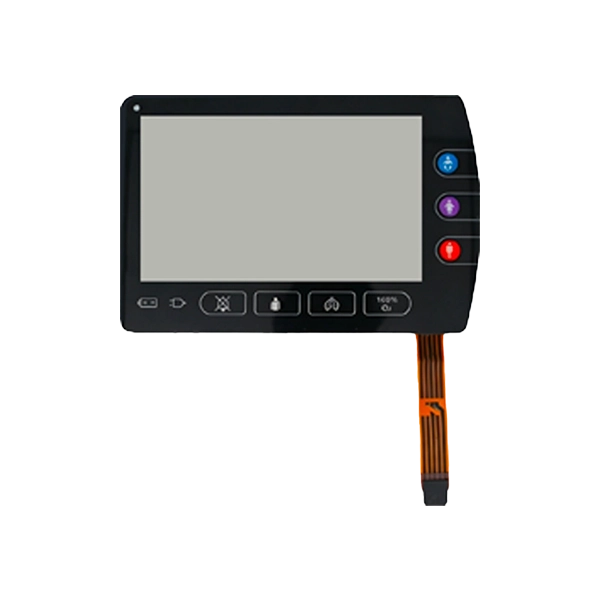

De SKY-TDM7 inch 5-draads resistief touchscreenis een speciaal gebouwde touch-oplossing die exclusief is ontworpen voor professionele medische en klinische omgevingen. In tegenstelling tot capacitieve aanraakpanelen voor consumenten die het niet doen met handschoenen, vocht of medische desinfectie, levert onze 5-draads resistieve technologie consistente, driftvrije, uiterst nauwkeurige aanraakprestaties onder echte ziekenhuiswerkomstandigheden.
De 5-draads resistieve structuur zorgt voor een hogere positioneringsnauwkeurigheid, betere drukgevoeligheid en een langere levensduur vergeleken met traditionele 4-draads resistieve schermen. Het is volledig geschikt voor frequente medische handelingen, herhaalde desinfectie, vochtige ziekenhuisomgevingen en complexe elektromagnetische interferentie van medische beeldvormings- en stroomapparatuur.
Het compacte 7-inch formaat is de gouden standaard voor draagbare medische apparaten, bewakingsapparatuur aan het bed en terminals voor klinische diagnose. Met uitstekende compatibiliteit, een ultralaag stroomverbruik en een sterk aanpassingsvermogen aan de omgeving, is dit aanraakpaneel wereldwijd de geprefereerde stabiele aanraakoplossing geworden voor medische apparatuur uit het midden- tot hoge segment. Wij steunen volOEM/ODMmaatwerk om te voldoen aan diverse ontwerp- en certificeringsvereisten voor medische hulpmiddelen.
Specifiek ontwikkeld om de unieke pijnpunten van de werking van klinische medische apparatuur op te lossen:
Werkt perfect met latexhandschoenen, steriele chirurgische handschoenen en stofvrije werkplaatshandschoenen. Geen gemiste aanrakingen of fouten, volledig passend bij de standaard ziekenhuisspecificaties.
Blijft nauwkeurig en gevoelig bij natte handen, achtergebleven desinfectiemiddel of vloeistofspatten, waardoor aanrakingsfouten als gevolg van frequente medische desinfectie worden vermeden.
Het geoptimaliseerde circuitontwerp is bestand tegen elektromagnetische interferentie van ECG, echografie en hoogfrequente medische apparatuur, waardoor zero touch drift wordt gegarandeerd in complexe klinische elektromagnetische omgevingen.
De 5-draads structuur ondersteunt nauwkeurige drukherkenning, aanpassing aan fijne parameteraanpassing van medische instrumenten en nauwkeurige gegevensverwerking.
Verdraagt herhaaldelijk afvegen en desinfecteren met alcohol en medische ontsmettingsmiddelen, geschikt voor langdurig cyclisch klinisch gebruik.
Ideaal voor draagbare medische apparaten op batterijen, waardoor de stand-by- en werktijden van apparatuur worden verlengd.
Geen ghost touch, geen touch offset en consistente prestaties na langdurig continu gebruik, waarmee wordt voldaan aan de eisen van 24/7 afdelingsbewaking.

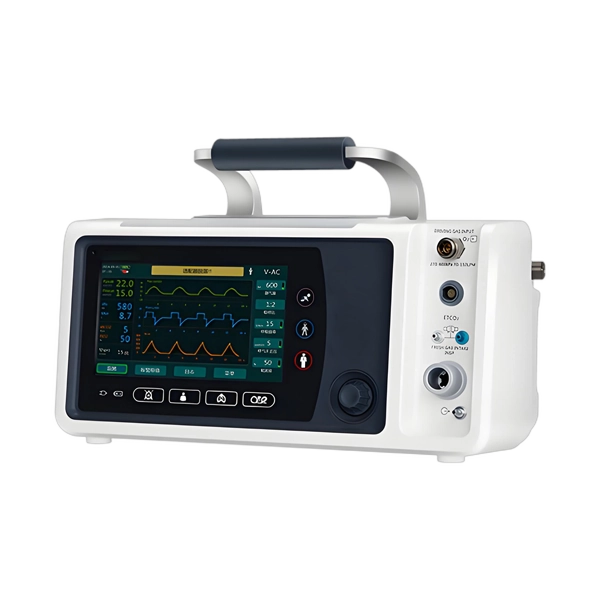

Dit7 inch 5-draads resistief aanraakpaneelwordt gebruikt in ventilatorproducten.
Om ervoor te zorgen dat een 7 inch 5-draads resistief aanraakpaneel de validatie op een beademingsapparaat doorstaat, moet bij het ontwerp prioriteit worden gegeven aan patiëntveiligheid en bruikbaarheid. Selecteer eerst een 5-draads resistief scherm voor superieure duurzaamheid en nauwkeurigheid. Het systeem moet bediening met handschoenen ondersteunen, aangezien medisch personeel vaak beschermende handschoenen draagt.
Ten tweede vereist het UI-ontwerp gespecialiseerde heuristieken. Gezien de kritische aard van ventilatoren moet de interface intuïtief zijn om medische fouten te voorkomen. Implementeer een modulaire lay-out waarbij vitale parameters duidelijk zichtbaar zijn. Aangezien resistieve schermen doorgaans single-point touch ondersteunen, moet u complexe multi-touch-bewegingen vermijden. Zorg ervoor dat aanraakdoelen groot genoeg zijn voor nauwkeurige selectie onder stress.
Ten derde moet het fysieke ontwerp bestand zijn tegen strenge ziekenhuisomgevingen. Het scherm moet worden afgedicht om vocht te weerstaan en compatibel zijn met frequente reiniging met agressieve medische ontsmettingsmiddelen. Het moet ook strenge elektromagnetische compatibiliteitstests (EMC) doorstaan om interferentie van andere ICU-apparatuur te voorkomen.
Voer ten slotte uitgebreide bruikbaarheidsevaluaties uit. Schakel meerdere bruikbaarheidsbeoordelaars en medische adviseurs in om heuristische evaluaties uit te voeren. Test het systeem onder gesimuleerde klinische omstandigheden om te verifiëren dat de aanraakreactie betrouwbaar is en dat de interface gebruikerstaken effectief ondersteunt zonder vermoeidheid of fouten te veroorzaken. Het voldoen aan deze criteria garandeert naleving van de normen voor medische hulpmiddelen en garandeert een veilige, effectieve werking.
| Parameter | Specificatie |
| Maat | 7 inch |
| Touch-technologie | 5-draads resistieve aanraking |
| Tik op Type | Eénpuntsdrukaanraking (hoge precisie) |
| Oppervlaktehardheid | ≥6H |
| Reactietijd | <15ms |
| Bedrijfstemperatuur | -20°C~+70°C |
| Raak Levensduur aan | Meer dan 3 miljoen persen |
| EMC-prestaties | Anti-elektromagnetische interferentie van medische kwaliteit |
| Certificering Ondersteuning | RoHS, REACH, ISO13485-compatibel |
De meeste goedkope medische apparaten maken gebruik van 4-draads resistieve schermen, terwijl klinische apparatuur met hoge stabiliteit dit uniform aanneemt5-draads resistieve oplossingen. De 5-draads structuur scheidt de detectie- en aandrijfcircuits, wat onvervangbare voordelen van medische kwaliteit oplevert:
Hogere stabiliteitVoorkomt effectief aanrakingsdrift en positieafwijking veroorzaakt door langdurige trillingen en temperatuurveranderingen
Langere levensduurDe circuitstructuur is duurzamer en er is geen lokaal falen na miljoenen medische operaties
Sterkere anti-interferentieBeschermt effectief hoogfrequente interferentie van medische apparatuur, waardoor een stabiele werking van diagnosegegevens wordt gegarandeerd
Lagere onderhoudskostenVolwassen en betrouwbare technologie, geen frequente storingen, waardoor de druk op de aftersales-onderhoud van medische apparatuur wordt verminderd
Medische apparatuur heeft strikte persoonlijke ontwerp- en certificeringseisen. SKY-TDM biedt one-stop OEM/ODM-aanpassingen voor medische touchscreens om te voldoen aan de wereldwijde medische projectnormen:
1. Aangepaste glasdikte, vorm, randpolijsten en medische witte frameafdrukken
2. AG-antireflectiecoating voor omgevingen met heldere zaalverlichting
3. Medische antibacteriële glasoppervlaktebehandeling
4. Firmware-afstemming voor optimalisatie van handschoenaanraking en natte handaanraking
5. Aangepaste interfacedefinitie, FPC-lengte en connectormodel
6. Low-power driverprogrammering voor draagbare medische apparaten
7. Ontwerp voor optimalisatie van medische EMC-elektromagnetische compatibiliteit
8. Waterdichte en stofdichte structurele aanpassing voor nachtkastjes
9. Zeefdruk van logo's en productie van private labels
10. Volledige technische NPI-ondersteuning voor certificering van medische projecten
Aanrakingen met medische apparatuur houden verband met de veiligheid van klinische diagnoses. Al onze7 inch 5-draads resistief aanraakpaneelvóór de bevalling strenge tests op medisch niveau ondergaan om ervoor te zorgen dat er geen risico bestaat bij klinische toepassing:
- Volledige lineaire lineariteit en nauwkeurigheidskalibratie
- Cyclusverouderingstest bij hoge en lage temperaturen
- Duurzaamheidstest op vochtigheid en hittebestendigheid
- Simulatietest voor desinfectiecorrosieweerstand
- Langdurige continue aanraakstabiliteitstest
- 100% volledige inspectie vóór verzending
Onze fabriek voldoet hieraanISO13485medisch kwaliteitsmanagementsysteem en ISO9001-kwaliteitssysteem, ter ondersteuning van de wereldwijde certificering van medische apparatuur en een batchstabiele levering op lange termijn.
We richten ons op R&D en productie van aanraakpanelen van medische kwaliteit, waarmee we wereldwijde fabrikanten van medische apparatuur kunnen voorzien van stabiele en compatibele aanraakschermoplossingen:
1. Professioneel technisch team voor medische aanraakoplossingen met rijke ervaring met het matchen van klinische apparatuur
2. Exclusieve optimalisatie voor medische scenario's bij handschoenaanraking en natte aanraking
3. Medisch EMC-anti-interferentieontwerpvermogen om problemen met aanrakingsdrift van apparatuur op te lossen
4. Snelle prototypebemonstering en flexibele massaproductiecapaciteit
5. Levering van producten met een lange levenscyclus, passend bij de iteratie van medische apparatuur met een lange cyclus
6. Strenge medische kwaliteitscontrole en volledige certificeringsondersteuning
7. Wereldwijde snelle levering en professionele technische ondersteuning na verkoop
Medische precisie-aanraakpanelen zijn voorzien van een professionele antistatische, stofdichte en schokbestendige verpakking om een intacte levering te garanderen en te voldoen aan medische productreinheidsnormen:
- Stofvrije beschermfolie-oppervlakteverpakking
- Onafhankelijke ESD antistatische afdichtingszak
- Schokbestendige schuimbescherming met hoge dichtheid
- Onafhankelijke steriele binnendoos + versterkte buitendoos
- Op maat gemaakte verpakkingen van medische kwaliteit beschikbaar voor OEM-bestellingen
Standaardgarantie:12 maanden wereldwijde officiële garantie
Uitgebreide garantie:Aangepaste uitgebreide garantieservice voor medische projecten
Professionele technische ondersteuning:Integratie van stuurprogramma's, firmware-afstemming, begeleiding bij structurele matching
Medische projectservice:Certificeringsadvies gedurende het gehele proces en technische koppeling
Wereldwijde after-sales:RMA-service met snelle respons en meertalige ondersteuning
A: Capacitieve schermen zijn niet zo stabiel als resistieve schermen. Het 5-draads resistieve touchscreen ondersteunt op betrouwbare wijze aanraakbedieningen met steriele handschoenen en natte handen, beschikt over uitstekende EMC-anti-interferentieprestaties (Elektromagnetische Compatibiliteit) van medische kwaliteit en is beter geschikt voor professionele klinische medische scenario's.
EEN: Ja. Dit product is geoptimaliseerd voor langdurig continu gebruik. Er zal geen sprake zijn van aanrakingsdrift of spookaanrakingen (valse aanrakingen) na langere standby-tijden en hoogfrequente werking, waardoor volledig wordt voldaan aan de 24/7 gebruiksvereisten van afdelingsbewakingsapparatuur.
EEN: Absoluut. De oppervlaktelaag is bestand tegen corrosie door alcohol en standaard medische desinfectiemiddelen, waardoor deze perfect is aangepast aan de dagelijkse routine van herhaaldelijk afvegen en desinfecteren in ziekenhuisomgevingen.
EEN: Ja. Het beschikt over een ultralaag stroomverbruik en we ondersteunen ook aangepaste firmware met laag energieverbruik om de levensduur van de batterij van draagbare diagnostische en medische noodapparatuur te verlengen.
A: Ons productiesysteem voldoet hieraanISO13485kwaliteitsnormen voor medische apparatuur en onze producten ondersteunen internationale certificeringen zoals RoHS en REACH. We kunnen volledige kwalificatiedocumenten verstrekken om klanten te helpen met hun medische apparaatcertificeringen.
EEN: Ja. We bieden uitgebreide gepersonaliseerde maatwerkdiensten, waaronder uiterlijk, structuur, firmware, coatings en interfaces, waarmee we verschillende projecten op het gebied van medische apparatuur volledig ondersteunen, van de ontwikkeling van prototypen tot massaproductie.
