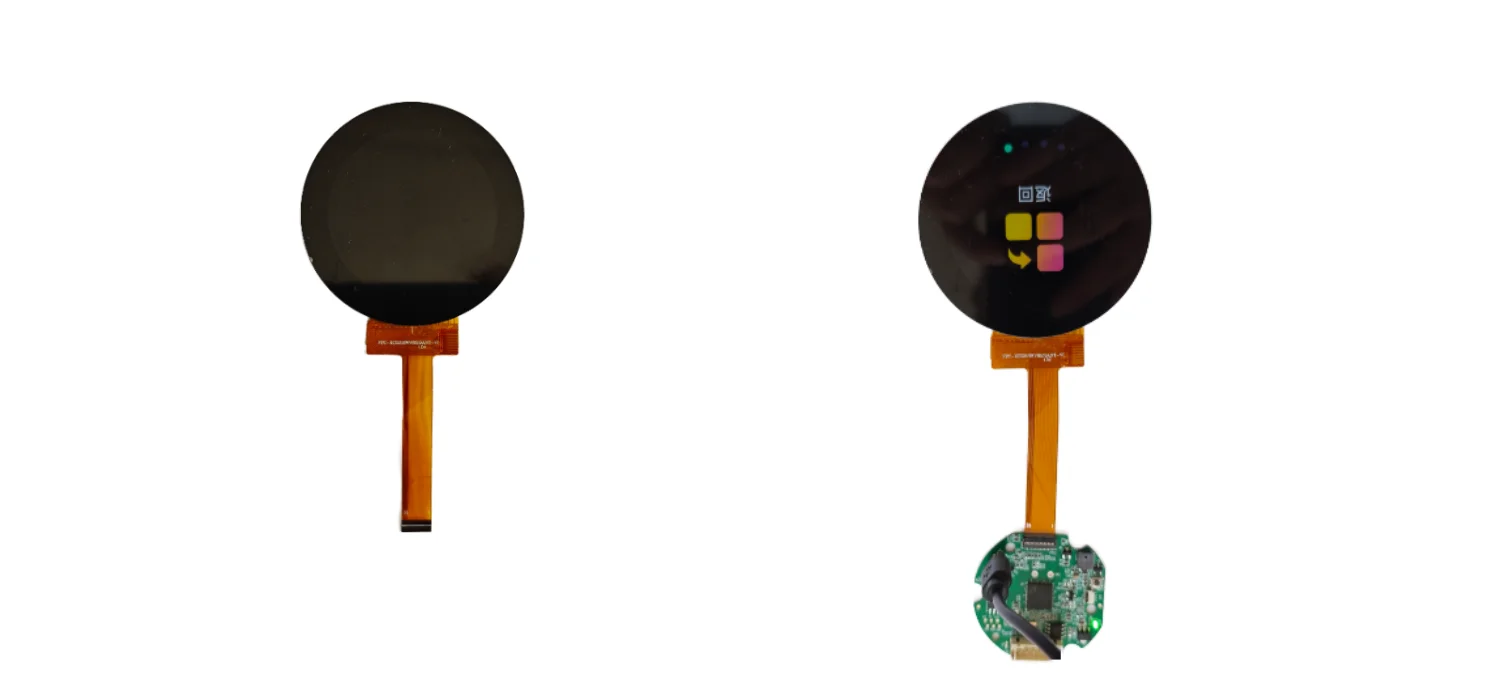

Dit is een rond touchscreen van 2,1 inch, speciaal ontworpen voor slimme huishoudelijke apparaten en compacte bedieningspanelen. SKY-TDM kan het aanraakscherm aanpassen aan de feitelijke structuur van uw apparatuur en de mens-machine-interactie (HMI)-vereisten.
Deze 2,1-inch ronde touchscreen-oplossing heeft een resolutie van 480x480 en een geschatte grootte van 56,18 x 59,71 x 2,26 millimeter. Het is compact van structuur. Het maakt gebruik van het ST7701-stuurprogramma-IC en ondersteunt de RGB-interface (die kan worden aangepast als MIPI-interface).
Wij bieden op maat gemaakte displayoplossingen die aan uw kernbehoeften voldoen en helpen u displaycomponenten naadloos te integreren in het algehele industriële ontwerp van uw apparatuur.
Ronde displays vervangen steeds vaker de traditionele vierkante schermen in slimme huishoudelijke apparaten.
Naadloos industrieel ontwerp: Ronde displays elimineren het visuele conflict tussen een rechthoekig scherm en de gebogen, cilindrische vormen die gebruikelijk zijn in koffiemachines, luchtreinigers en slimme luidsprekers. Het scherm integreert in het productsilhouet in plaats van het te doorbreken.
Knopvervanging: Veel apparaten gebruiken nog steeds fysieke draaiknoppen voor temperatuur-, snelheids- of modusselectie. Een rond aanraakscherm kan de functie van de knop digitaal repliceren met dynamische pictogrammen, instelbare gevoeligheid en geen mechanische slijtage, terwijl het meer informatie biedt dan een gedrukte wijzerplaat.
Beter gebruik van compacte ruimte: In kleine bedieningspanelen vermijdt een cirkelvormige lay-out de verspilde hoekgebieden van rechthoekige schermen. De vierkante pixelarray van 480 x 480 komt op natuurlijke wijze overeen met een rond weergavegebied, waarbij volledig gebruik wordt gemaakt van het beschikbare weergavegebied.
Sterkere visuele focus: Ronde interfaces trekken de aandacht van de gebruiker naar het midden van het bedieningspaneel, wat ideaal is voor primaire functies zoals starten/stoppen, temperatuuraanpassing of modusselectie in slimme koffiemachines en keukenapparatuur.
Consistente esthetiek over de productlijnen heen: Apparatenmerken kunnen standaardiseren op ronde displaymodules voor meerdere producten: koffiemachines, luchtreinigers, wasmachines, waardoor een uniforme ontwerptaal ontstaat en tegelijkertijd de aanschaf en inventaris worden vereenvoudigd.
Touch + Display-integratie: Gecombineerd met optische binding en PCAP-touch wordt een rond display een afgedicht, gemakkelijk schoon te maken voorpaneel, van cruciaal belang voor keukenapparatuur die wordt blootgesteld aan vocht, vet en dagelijkse schoonmaak.
Voor slimme huishoudelijke apparaten levert optische Bonding, vergeleken met traditionele luchtspleetstructuren, een meer geïntegreerd weergave-effect, waardoor het premium gevoel van het product wordt benadrukt.
Door het aanraakpaneel naadloos aan het scherm te hechten, minimaliseert deze oplossing op effectieve wijze zichtbare lichtreflecties veroorzaakt door de luchtspleet en voorkomt het binnendringen van vocht bij variërende vochtigheidsniveaus. Het creëert een veel schoner frontoppervlak, waardoor het bijzonder ideaal is voor huishoudelijke producten met veeleisende esthetische eisen.
Deze technologie kan op grote schaal worden toegepast in verschillende apparaatontwerpen, zoals slimme koffiemachines, luchtreinigers, keukenapparatuur, bedieningspanelen voor wasmachines en slimme ovens.
Met een extreem compacte mechanische voetafdruk van slechts 56,18 x 59,71 x 2,26 mm is de 2,1-inch ronde touchscreen-oplossing perfect geschikt voor toepassingen met strikte interne ruimtebeperkingen. De resolutie van 480x480 levert een vierkante gebruikersinterface op die naadloos kan worden geïntegreerd in de montage van compacte bedieningspanelen.
Maatwerkoplossingen kunnen wij met onze klanten bespreken op basis van de volgende workflow:
Schermgrootte → Aanraakpaneel → Afdekglas → Laminering → Interfaceconfiguratie → Mechanische structuur
Verschillende projecten kunnen verschillende schermafmetingen, beeldverhoudingen, montagestructuren of aanraakoplossingen vereisen die zijn afgestemd op specifieke gebruikssituaties. Daarom raden wij ten zeerste aan om de ontwikkeling op maat te integreren in de vroege ontwerpfase van uw product. Door diepgaande communicatie over uw specifieke behoeften kunnen wij superieure maatwerkoplossingen bieden.
Deze 2,1 inch ronde touchscreen-oplossing ondersteunt een I2C-aanraakinterface, waardoor de aanraakfunctie naadloos kan worden geïntegreerd met het hoofdbesturingssysteem van de klant.
Wat de weergaveprestaties betreft, heeft het scherm een helderheid van 300 cd/m² en een contrastverhouding van 800:1. Het biedt brede kijkhoeken tot 80° in alle richtingen en biedt opties voor zowel RGB- als MIPI-weergave-interfaces.
| 1-2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15-16 | 17 | 18 | 19-22 | 23 | 24-30 |
| VCC | RESET | TE | GND | D0N | D0P | GND | D1N | D1P | GND | CLKN | CLKP | GND | NC | GND | LEDA | LEDK | IOVCC | NC |
| 1 | 2-3 | 4 | 5 | 6 | 7-8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16-21 | 22-27 | 28-33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 |
| LEDA | LEDK | GND | VCC | RESET | NC | SDA | SCK | CS | DCLK | DE | VS | HS | BO-B5 | G0-G5 | R0-R5 | GND | TP-INT | TP-SDA | TP-SCL | TP-RESET | TP-VCC | GND |
Deze uitstekende eigenschappen vormen een praktische basis voor de interactieve interfaces van compacte huishoudelijke apparaten, die volledig voldoen aan de behoeften van gebruikers op het gebied van mens-machine-interactie (HMI).
Elk klantapparaat heeft een unieke displayinterface en een onderscheidend industrieel ontwerp. Om ons gevarieerde klantenbestand te bedienen, bieden wij uitgebreide OEM- en ODM-aanpassingsdiensten. We kunnen oplossingen op maat bespreken op basis van uw specifieke vereisten, zoals op maat gemaakte aanraakpanelen, op maat gemaakt afdekglas, verschillende interface-opties, op maat gemaakte FPC-kabels, zeefdruk van logo's en aangepaste helderheid en optische parameters.
Naast onze referentieoplossing voor ronde aanraakschermen van 2,1 inch bieden we ook geïntegreerde aanpassingsdiensten voor het stuurprogramma aan, inclusief opties zoals seriële poortkaarten.
1. Bevestiging van vereisten: deel uw schermgrootte, resolutie, aanraakfunctie en installatieruimte.
2. Oplossingsontwerp: wij stellen een aanraakpaneel, afdekglas en interfaceconfiguratie voor.
3. Voorbeeldontwikkeling: prototypemontage voor uw mechanische en elektrische validatie.
4. Ontwerpverificatie: gezamenlijke beoordeling van pasvorm, aanraakprestaties en optisch effect.
5. Massaproductie: stabiele batchlevering met volledige inspectie vóór verzending.
Vroegtijdige betrokkenheid wordt aanbevolen: we kunnen de displaymontage aanpassen aan uw industriële ontwerp in plaats van uw ontwerp rond een standaardmodule te dwingen.

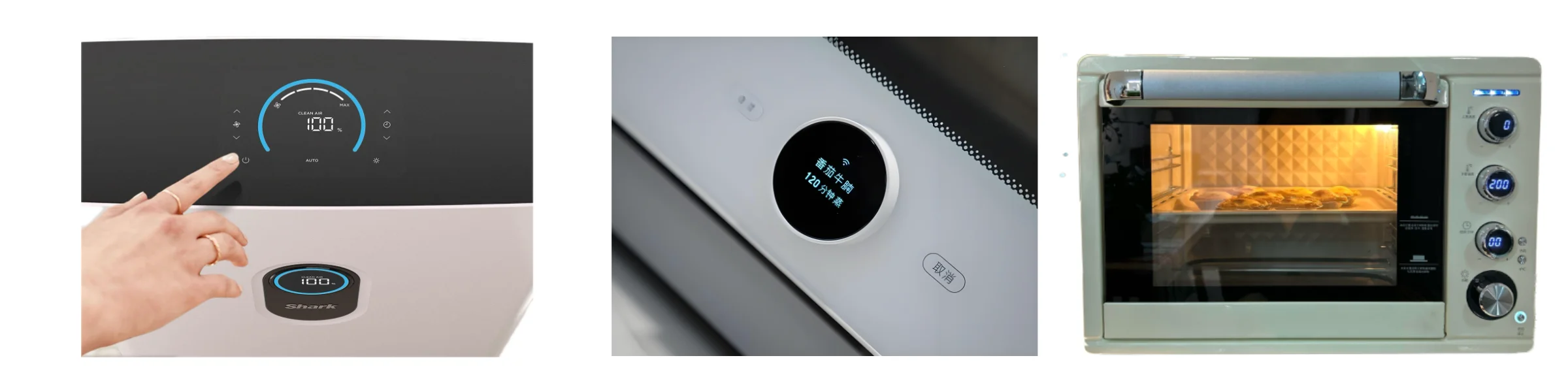

Onze displayoplossingen zijn breed toepasbaar op verschillende slimme huis- en apparaatproducten, waaronder:
Slimme koffiemachines: aanraakbedieningen bieden een moderne en interactieve gebruikersinterface.
Luchtreinigers: compacte aanraakschermen maken een snelle aanpassing van verschillende functies mogelijk.
Slimme keukenapparatuur: Voor producten zoals rijstkokers, ovens en afzuigkappen bieden wij aanraakschermen met draaiknopfunctionaliteit.
Wasmachines en drogers: Displays maken een snelle selectie van was- en droogprogramma's mogelijk, terwijl ze een intuïtief beeld geven van de bedrijfsstatus.
Voor alle hierboven genoemde apparaatcategorieën kunnen wij aan uw specifieke specificatie-eisen voldoen.

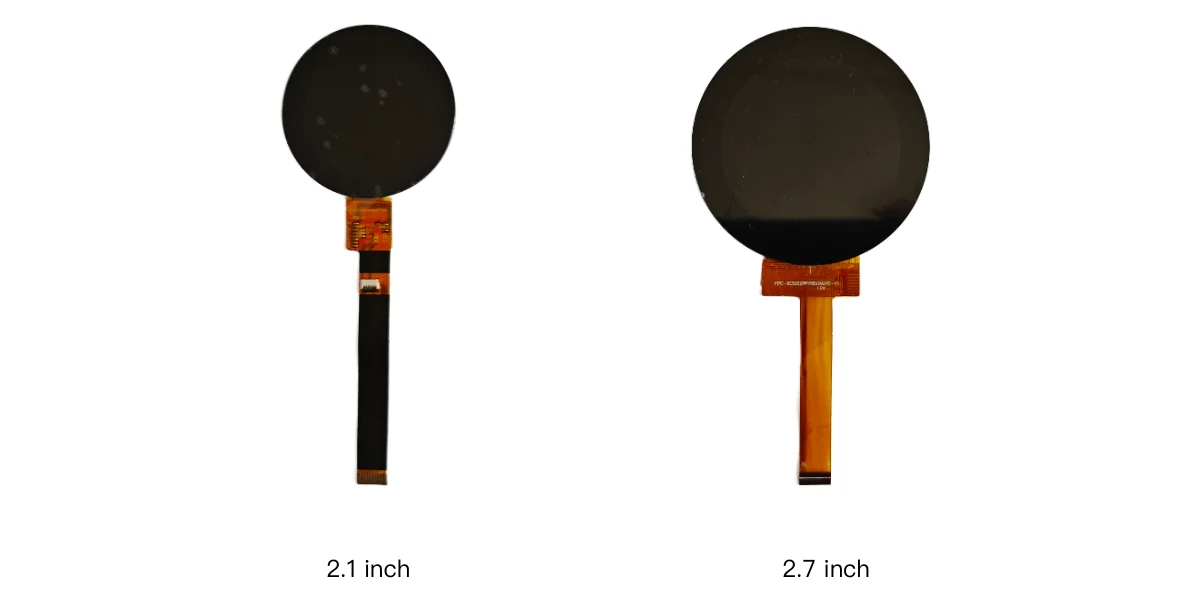

Nee, wij bieden een breder scala aan mogelijkheden. Naast de 2,1-inch uitvoering bieden we ook 1,6-inch, 2,7-inch, 5-inch en andere maten. De specifieke keuze is afhankelijk van uw producteisen.
Ja. Touchpanels kunnen volledig worden aangepast aan uw behoeften, inclusief de buitenvorm, speciale oppervlaktebehandelingen voor het afdekglas, FPC-kabelontwerp en meer.
Ja. Wij kunnen de LCD-module of het touchpanel afzonderlijk leveren. Wij ondersteunen ook een oplossing waarbij alleen het afdekglas is gelamineerd, zonder het aanraakpaneel.
Ja. Dit type compacte touchdisplay is geschikt voor toepassingen als slimme koffiemachines, luchtreinigers, keukenapparatuur en andere intelligente bedieningsterminals, afhankelijk van de uiteindelijke toepassingseisen.
Ja. Klanten kunnen met ons aangepaste vereisten bespreken, waaronder schermgrootte, aanraakscherm, afdekglas, volledige laminering, interfacetype en mechanische integratie.
Geef in het ideale geval de vereiste schermgrootte, resolutie, aanraakfunctie, afmetingen van het afdekglas, installatieruimte, interfacevereisten, gebruiksomgeving en geschatte hoeveelheid op. Bovendien zou het verstrekken van producttekeningen of 3D-behuizingsbestanden zeer nuttig zijn voor onze mechanische evaluatie.
Als u een nieuw huishoudelijk apparaat ontwikkelt, zijn wij graag al vanaf het begin van de ontwerpfase betrokken om uw algehele productvereisten uitgebreid te evalueren.
SKY-TDM kan nauw samenwerken met onze klanten om specifieke behoeften te beoordelen, waaronder schermgrootte, aanraakoplossing, afdekglas en aangepaste driverboards. Deze gezamenlijke aanpak helpt bij het creëren van een onberispelijk eindproduct, waarbij de noodzaak wordt vermeden om het algehele ontwerp in gevaar te brengen alleen maar om tegemoet te komen aan een ongeschikte standaardstructuur.
U kunt te allen tijde contact met ons opnemen om uw aankomende projecten te bespreken.
